实验报告
（1）基本信息
客户名称 |
联 系 人 |
||
样品 |
指纹模组治具样品 |
样品数量 |
|
实验日期 |
2017.10.30 |
实验员 |
闫云鹏 |
目的：对比等离子活化前后的接触角，以及大气、真空等离子处理后的接触角 | |||
（2）清洗设备介绍
|
处理设备： 真空等离子清洗设备SPV-120 大气等离子清洗机SPA2000

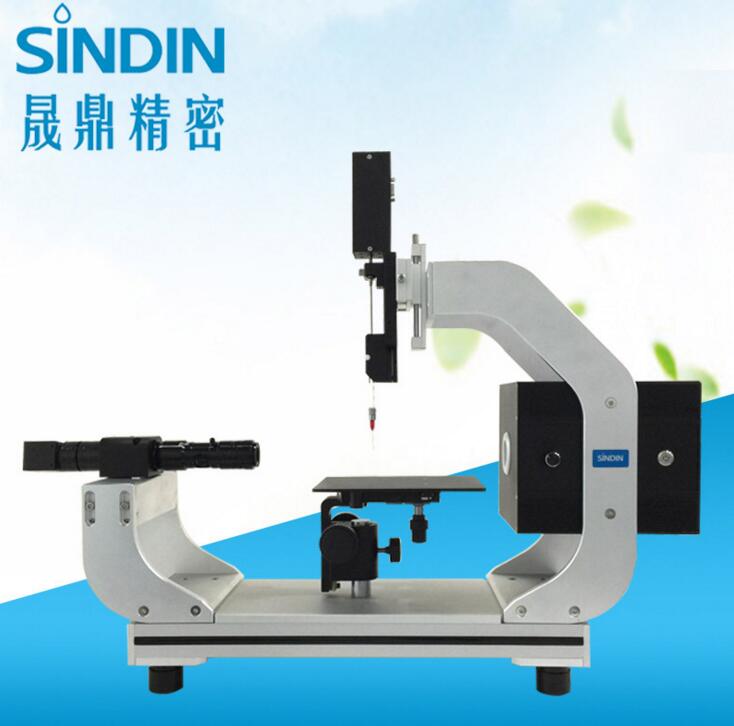

检测仪器： 接触角测量仪SDC-200
|
|
性能特点： 原装进口电源：采用原装进口高压激励电源电路技术，产生高密度等离子体，确保清洗效果。 全面安全防护：温度安全防护功能，过载防护功能，短路断路报警防护功能，各种误操作保护功能。 放电技术：特殊处理及特殊结构的放电装置，确保形成稳定均匀的等离子体。 密封性好真空腔体设计：高真空度真空腔体设计及制造工艺，配置进口真空泵。 优质产品部件：产品全部部件采用优质部件，确保设备性能优越 超低清洗温度：满足不同场合温度要求，不对清洗产品造成温度影响。 精密数控加工：进口精密CNC数控机床加工工艺，并配备进口三坐标测量仪进行质量监控。 适用形状复杂样品：清洗各种复杂形状的产品，包括内孔内壁，全方位均匀清洗。 |
（3）实验参数
大气等离子清洗参数设定 | |||
功率 |
600W |
处理高度 |
6mm |
处理速度 |
60mm/s |
喷头直径 |
25mm |
真空等离子清洗参数设定 | |||
功率 |
350W |
气量 |
50 |
时间 |
180s |
气体 |
氩气 |
接触角测试参数设定 | |||
液滴量 |
2微升 |
液体 |
纯净水 |
（4）测试结果
接触角 |
|
清洗前 |
86.2 |
大气等离子清洗后 |
19.7 |
真空等离子清洗后 |
23.6 |

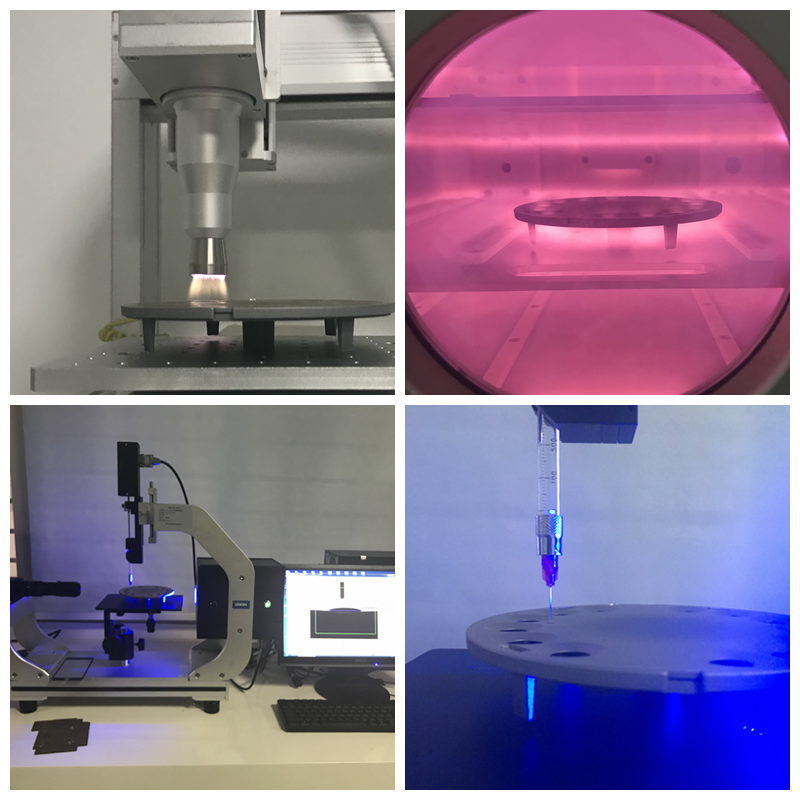

（5）图片展示
等离子清洗前的接触角角度 ：86度
大气等离子清洗处理过后：19度
真空等离子清洗处理过后：23度
