东莞市晟鼎精密仪器有限公司
硅胶样品接触角实验
测试地点：晟鼎精密表面性能处理检测综合实验室
测试人员：肖功明
测试时间：2018.11.17
一、实验目的：
要求（均匀性较好，接触角80度左右），通过分析硅胶样品在不同处理方案下处理后的均匀性以及处理效果，得出处理方案。
二、实验设备：
专用于检测材料表面亲疏水性能、润湿性能、表面张力表面能等数据
通过接触角设备（型号SDC-200S）测量硅胶样品处理前后的亲疏水性能（通过接触角表征）
用于材料表面的活化、蚀刻、清洗工艺

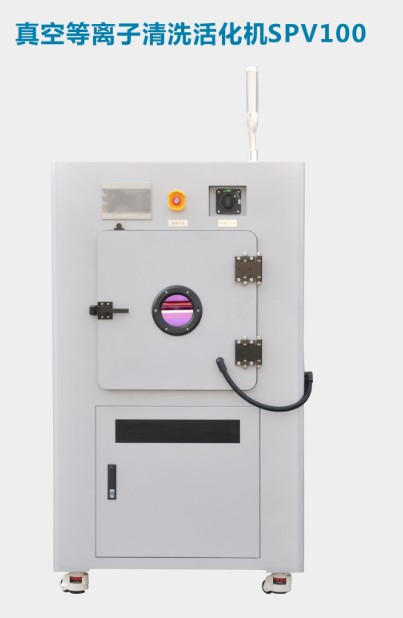

用多种不同的处理配方用真空等离子表面处理设备（型号SPV100）对硅胶表面进行处理，并通过接触角去检测不同处理条件下处理的效果

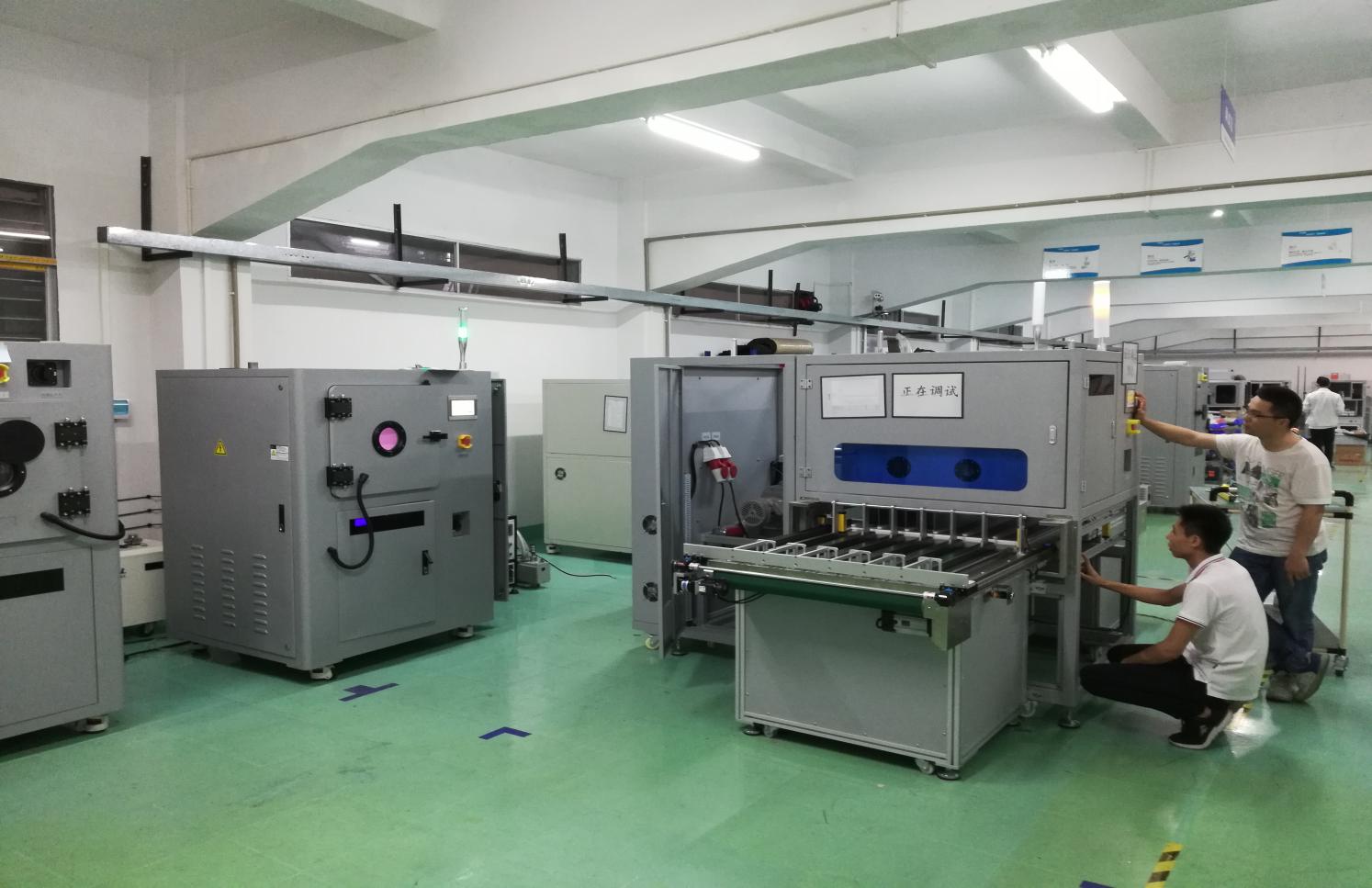

三、现场记录：
四：实验数据分析
实验一处理参数:工艺气-氩气（150sccm），处理功率-400W，真空度-30帕 | |||||
硅胶样品处理前 |
硅胶样品处理180s |
||||
1 |
1 |
2 |
3 |
4 |
5 |
116.1 |
16.4 |
16.2 |
19.8 |
19.4 |
22.1 |
| |||||
结论：测量数据反馈可知处理均匀性在十度以内，处理后接触角在16-22之间有点偏小，把处理时间调至80s | |||||
四、实验数据：
实验二处理参数:工艺气-氩气（150sccm），处理功率-400W，真空度-30帕 | |||||
硅胶样品处理前 |
硅胶样品处理80s |
||||
1 |
1 |
2 |
3 |
4 |
5 |
114.5 |
38 |
36 |
36.4 |
37.4 |
32.2 |
|
结论：测量数据反馈可知处理均匀性在十度以内，处理后接触角在32-38之间还是有点偏小，继续把处理时间调至30s
客户样品为医疗用硅胶，处理前接触角为115度-118度，客户已有普斯码小型真空等离子！现有问题：处理处理效果不均匀，同批处理样品接触角角度为38度-101度，相差60多度，处理效果极不均匀，我们用在客户现场使用的原样品在在本公司做实验时得到以上处理数据，效果非常均匀完全满足客户处理要求。 | |||||
实验三处理参数:工艺气-氩气（150sccm），处理功率-400W，真空度-30帕 | |||||
硅胶样品处理前 |
硅胶样品处理30s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
118.2 |
60.4 |
59.8 |
53.8 |
57.2 |
58 |
|
| |||||
结论：测量数据反馈可知处理均匀性在十度以内，处理后接触角在53-60之间还是有点偏小，继续把处理时间调至20s | |||||
实验四处理参数:工艺气-氩气（150sccm），处理功率-400W，真空度-30帕 | |||||
硅胶样品处理前 |
硅胶样品处理20s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
118.2 |
98.2 |
95.3 |
97.9 |
94.9 |
92.3 |
|
| |||||
结论：测量数据反馈可知处理均匀性在十度以内，处理后接触角在92-98之间数据偏大，把处理时间调至25s | |||||
实验五处理参数:工艺气-氩气（150sccm），处理功率-400W，真空度-30帕 | |||||
硅胶样品处理前 |
硅胶样品处理25s |
||||
1 |
2 |
3 |
4 |
5 |
6 |
116.2 |
86.5 |
86.1 |
83 |
82.7 |
83.6 |
|
| |||||
|
结论：测量数据反馈可知处理均匀性在十度以内，处理后接触角在82-86之间满足客户要求 最终方案为：工艺气-氩气（150sccm），处理功率-400W，真空度-30帕，处理时间25秒 | |||||
