晟鼎精密接触角测量仪软件界面介绍
SDC-200水滴角测定仪软件主界面窗口主要分为： A 菜单栏、B 工具栏、C 信息栏、D 自动滴液设置与控制栏、E 动态图片区、F 测试结果数据显示区、G、视频图像操作区共H. 手动拟合8个栏位，如下图所示。
图软件主界面窗口
下面就组成软件界面的各个部分做以简要介绍：
菜单栏（A区）
菜单栏由文件、配置、操作、处理、图像、表面张力、控制模块、查看、帮助组成。
文件菜单
文件菜单
①打开图片：打开已经保存的测试图片。
②另存为：保存界面上G区（视频图像操作区）的图像。
③生成报告：对C（信息栏）、F（测试数据列表显示区）以及每次测试的G（视频图像操作 区）图像进行整合生成一个Word文档，保存在硬盘上。
④生成EXCEL：对F（测试数据列表显示区）数据以EXCEL文档的形式保存在硬盘。
⑤打印：对正在测试的图片进行打印。
⑥打印预览：打印前，预先浏览将要打印的区域。
⑦打印设置：设置将要进行打印的图片打印方式。
⑧最近的文件：用于查看最近保存过的测试数据的文件
⑨退出：退出软件。
配置菜单
图配置菜单
①试验设置：设置采样的间隔时间（毫秒）和采样的数目（每1000毫秒=1秒）如图3.4所示
图3试验设置
②摄像头设置：调节摄像机光源亮度，如图3.5所示
图摄像头设置

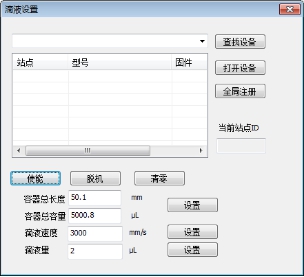

③管理员设置
图管理员设置
操作步骤：
①查找设备 ②打开设备 ③全局注册
④使能 ⑤设置容器长度/容量、滴液速度及滴液量
操作菜单
图操作菜单
①开始试验：（对应的工具栏按钮
）根据在配置菜单中试验设置设好的采样速度和采样总数进行试验，采样图片在E（ 动态图片区）进行显示。
②停止试验：（对应的工具栏按钮
）在按开始试验后，试验完成前，停止图像的采样。
③打开摄像机：（对应的工具栏按钮
）打开CCD采集图像。
④关闭摄像机：关闭CCD,无法图像采集。
⑤录制视频：（对应的工具栏按钮
）将CCD采集到得图像录制为avi视频。
⑥停止录制：（对应的工具栏按钮
）停止录制，生成视频。
⑦截图：（对应的工具栏按钮
）抓取试验时的一张图像，并显示在G区（视频图像操作区）。
⑧回放视频：对录制好的视频进行回放查看。
处理菜单
图3.8处理菜单
①切换方式：切换圆或者椭圆的方法。
②自动全拟合：（对应的B(工具栏)按钮）打开图片或瞬时截图采样图片，点击处理菜单栏 的全自动拟合或工具栏的全自动拟合快捷按钮。或直接按键盘上的2键（此按键包含截图，自动基准线及自动计算），便自动得出液滴的角度。
③自动半拟合：（对应的B(工具栏)按钮）打开图片或瞬时截图采样图片，然后选好液滴的水平基线，点击处理菜单栏的自动拟合或工具栏的自动拟合快捷按钮抑或按键盘上的Enter键，便自动得出水滴的角度。
④自动拟合试验图：根据设置好的试验设置方法，自动拟合所有试验所采样的图。
⑤水平拟合：对应的工具栏按钮）根据采样所得的图片，先拟合液滴的水平线（单击鼠标左键一次），然后拟合水平线上的水滴轮廓（（圆方法）点击液滴上的三个点-液滴最左端的点，液滴的最高点，液滴最右端的点；），之后系统将自动截图并计算出角度。
⑥斜面拟合：（对应的工具栏按钮）根据采样所得的图片，先拟合斜面上的液滴轮廓（（圆方法）点击水滴上的三个点-最左端的点，液滴的最高点，最右端的点） ，然后拟合液滴的斜面（选测水滴最左端的点单击鼠标左键，之后单击液滴最右端的点），最后系统会根据所拟合的轮廓计算出角度。
⑦宽高测量：根据采样所得的图片，选择水滴最左端的点，点击鼠标左键不放，拖动指针到水滴最右端的点，之后拖动指针到水滴的最高处放开鼠标左键，最后系统会根据所拟合的轮廓计算出角度。
⑧人工切线：根据采样所得的图片，选择水滴最左端的点，点击鼠标左键，拖动指针到水滴最右端的点，沿液体外轮廓做液体的切线，最后系统会根据所拟合的切线计算出角度。
⑨辅助工具：（辅助工具主要应用于凹、凸面接触角的测试）点击辅助工具，进入辅助工具界面，如图3.9所示。

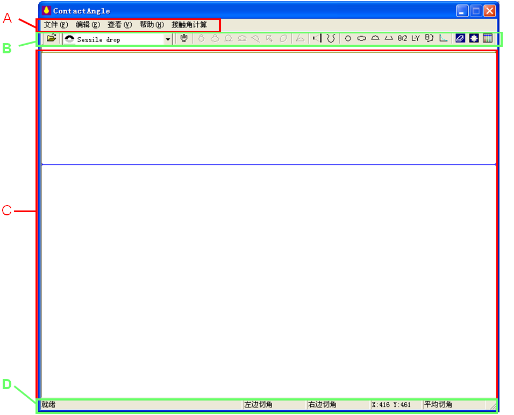

辅助工具的主界面窗口分为A 菜单栏、B 工具栏、 C 图样工作区、 D 状态栏共4个栏位。
图3.9 辅助工具主窗口界面
下面就组成软件界面的各个部分做以简要介绍：
辅助工具 菜单栏（A区）
文件菜单
图文件菜单
①新建：建立新的工作区域。
②打开：打开之前采样的图片。
③保存：保存当前图样工作区的图片。
④另存为：选择存放路径，保存当前图样工作区的图片。
⑤打印：打印当前图样工作区的图片。
⑥打印预览：打印前，预先浏览将要打印的区域。
⑦打印设置：设置将要进行打印的图片的打印方式。
⑧退出：退出当前操作界面。
晟鼎精密接触角测量仪软件已获国家著作权登记证书，凡盗用我司软件作其它用途，晟鼎依法必究！
更多软件操作问题，请您直接与我司沟通，客服7*24小时在线为您服务：4009600662
