（一）概述

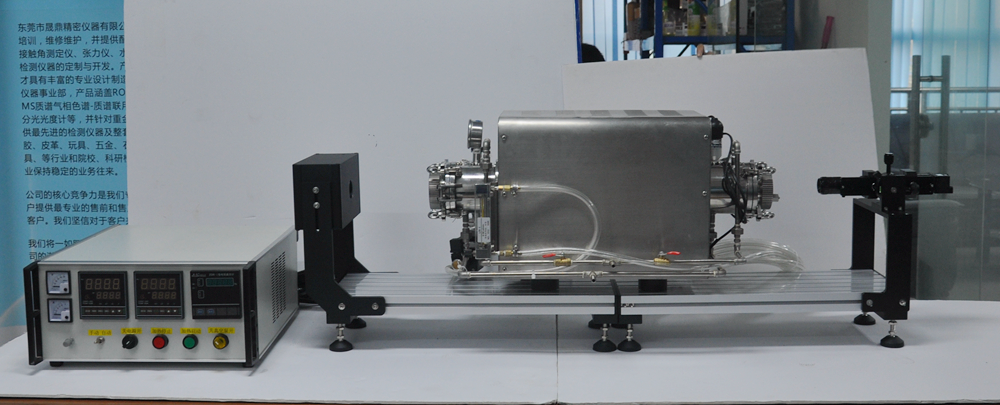

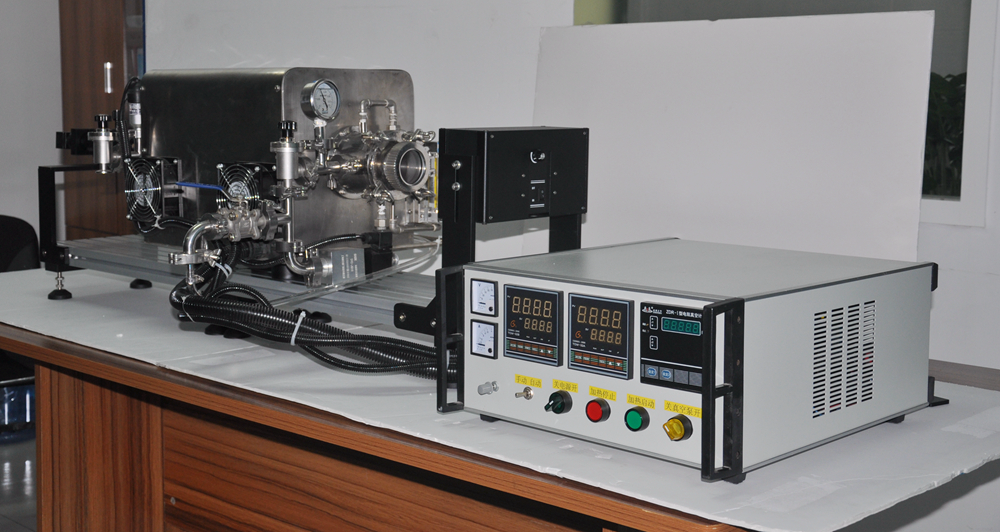

高温高真空接触角测量仪SDC1500，主要由主体支架、专用光源、远焦镜头、工业成像CCD、高温高真空炉体、水循环冷却系统、真空泵专用分析软件组成；应用于在高温真空条件下，通过视频光学原理，测试各种材料的润湿铺展性能；SDC1500具有操作简便、加热温度高、抽真空稳定、分析准确、算法丰富的特点；仪器广泛应用于陶瓷材料研究、金属材料研究、钎焊研究、航空航天材料研究、钢铁冶炼研究、复合材料研究等。

（二）主要特点

（2.1）整体支架结构：高强度铝合金材料结构，牢固稳定，直线型光路设计，成像清晰稳定；

（2.2）光学系统：配置隔热装置的光学镜头，6倍光学放大，可连续变倍变焦，专用远心镜头，适合长焦距成像；光学系统可整体滑动调节，便于放置样品，操作简便；

（2.3）视频系统：进口CCD机芯摄像系统，成像清晰，真实还原图像；视频速度达25幅图像每秒；130万黑白像素；USB数据传输；

（2.4）光源系统：软件可调，无滞后无级调节LED白光冷光源，寿命超过2万小时，适合高温长期稳定工作；

（2.5）加热系统：硅碳棒加热方式，3KW/220V，具备电过载保护装置；数显智能30段可编程序温度控制；最高温度1500℃，最高长时间工作温度1400℃；致密氧化铝陶瓷管，外径Φ50×内径Φ42×长度520mm；

（2.6）温度测量：铂铑热电偶温度测量；加热管内置铂铑热电偶测量管内实际温度；

（2.7）冷却系统：水循环冷却系统，保护加热管两侧视窗，保护仪器其它部件过热；水流量达1440ml/min；

（2.8）真空系统：常温可达到6×10^-5Pa；温度≤1400℃情况下可达到6×10^-3Pa；采用两级组合真空泵，在高温下达到高真空要求；前级采用德国技术制造机械直连泵；后级采用中科院设计专用分子泵，体积小，极限真空度高；全部真空泵体采用高纯度不锈钢材料；配置复合真空计；真空计量程范围：10⁵pa-10^-7pa；真空系统也可以通惰性气体保护；

（2.9）密封系统：所有阀门结构采用进口密封材料；陶瓷加热管两侧具备石英玻璃视窗；

（2.10）分析方法：具备切线法、宽高法、椭圆法等全自动拟合测量方法；以及手动拟合法等接触角分析方法；具备Laplace-Young方法测量表面张力；

（2.11）分析软件：软件可实现录像/回播、间隔拍照、瞬间截图等功能，并且实现温度与润湿情况实时显示；可进行接触角、表面张力自动拟合计算；可实现自动导出实验数据报告；

（2.12）接触角标准样品：提供接触角标准样品，以校准接触角测量精度。

（三）主要技术指标

1. 接触角测定范围：0-180°

2. 接触角测量精度：±0.1°

3. 温度范围：常温-1500℃

4. 冷却方式：水冷型

5. 光源：工业LED冷光，寿命20000小时以上

6. 真空炉管尺寸：外径Φ50×内径Φ42×长度520mm

7. 电炉加热功率：3KW/220V

8. 最高使用温度：1400℃

9. 长期工作温度范围：RT～1400℃

10. 恒温区：炉管中心区域Φ42×L30mm，≤±1℃。

        炉管中心区域Φ42×L40mm，≤±1.5℃

        炉管中心区域Φ42×L50mm，≤±2.5℃

11. 系统真空密封标准：6.65×10^-3Pa

12. 温控方式：数显智能30段可编程序温度控制仪/SCR智能模块/PID方式；另有1台数显温度仪显示炉管内温度；温度测量均为单铂铑热电偶。

13. 复合真空计：电阻规：量程范围：10⁵pa-10^-1pa

          电离规：量程范围：10⁰pa-10^-7pa

14. 气体管路安装油浸指针真空压力表，指针指示系统真空度与系统压力量程范围：-0.1Mpa～0.15Mpa。

15. 设备于1200℃运行时，所需冷却功率：1000W；换算成25℃冷却水流量：1440ml/min。

16. 两观测窗口的距离：736mm。
