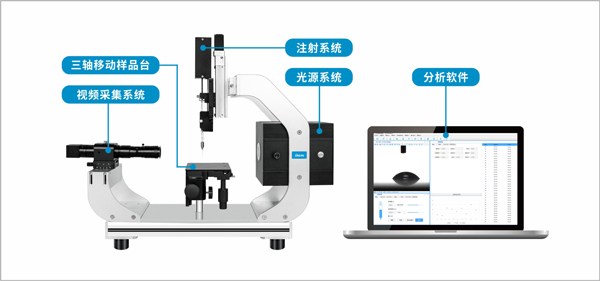

视频光学接触角测量仪，是通过光学外观投影的原理，对液体与固体样品的轮廓进行分析的过程，这也是视频光学测量仪的测试原理。通过记录液滴图像并且自动分析液滴的形状，用液滴轮廓拟合方法对获得的图像进行分析，测定接触角和表面张力。

  作为光学方法，光学接触角测量仪的测量精度取决于图片质量和分析软件。视频光学接触角测量仪使用一个高质量的单色冷LED光源，在实际测试过种中，为了避免重力影响，我们都是应用1微升到2微升的液滴进行测试，为了避免小水滴挥发，使用冷光源可让水滴蒸发量降到最低。同时，高分辨率数码镜头、高质量的光学器件和精确的液体拟合方法确保了图片质量。

  接触角测量仪光源是背景光源应用的一个典型，由于接触角测试物体的特殊性，事实上对光源有一定的要求。为使广大用户进一步了解相关专业知识，我们对背景光源应用相关技术进行了整理。

一、为什么要使用光源？
目的：将被测物体与背景尽量明显分别，获得高品质、高对比度的图像
重要性：直接影响处理精度和速度，甚至系统的成败

二、光源的种类
1、理想的光源应该是明亮，均匀，稳定的

2、视觉系统使用的光源主要有三种
• 高频荧光灯
• 光纤卤素灯
• LED（发光二极管）光源

三、各种光源的特点：

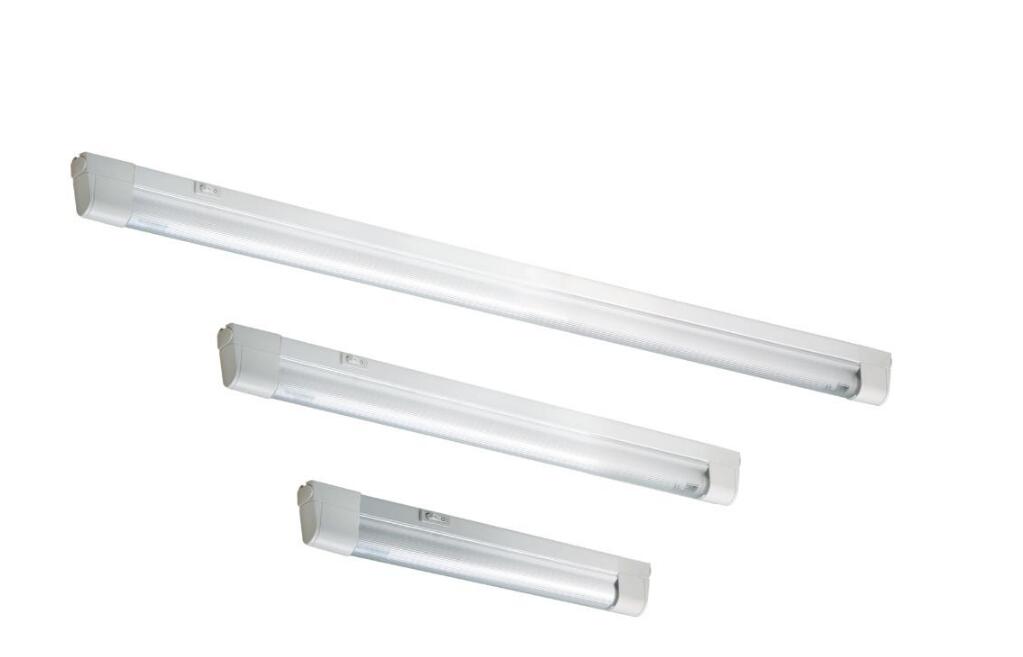

1、高频荧光灯

  是利用低气压的汞蒸气在通电后释放紫外线，从而使荧光粉发出可见光的原理发光，因此它属于低气压弧光放电光源。1974年，荷兰飞利浦首先研制成功了将能够发出人眼敏感的红、绿、蓝三色光的荧光粉。三基色(又称三原色）荧光粉的开发与应用是荧光灯发展史上的一个重要里程碑。

无极荧光灯即无极灯，它取消了对传统荧光灯的灯丝和电极，利用电磁耦合的原理，使汞原子从原始状态激发成激发态，其发光原理和传统荧光灯相似，有寿命长、光效高、显色性好等优点。

• 使用寿命约1500－3000小时
• 优点：扩散性好、适合大面积均匀照射
• 缺点：响应速度慢，亮度较暗，使用寿命较低

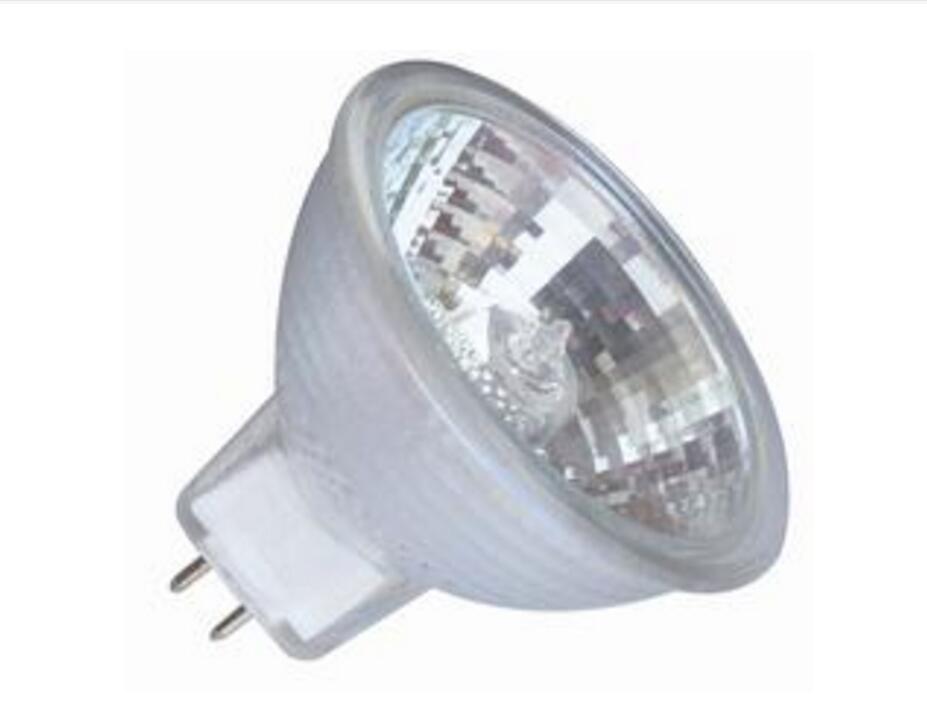

2、光纤卤素灯

原理是在灯泡内注入碘或溴等卤素气体，在高温下，升华的钨丝与卤素进行化学作用，冷却后的钨会重新凝固在钨丝上，形成平衡的循环，避免钨丝过早断裂。因此卤素灯泡比白炽灯更长寿。卤素灯供电电压通常分为交流220V和12V两种。
• 使用寿命约1000小时
• 优点：亮度高
• 缺点：响应速度慢，几乎没有光亮度和色温的变化，使用寿命不高

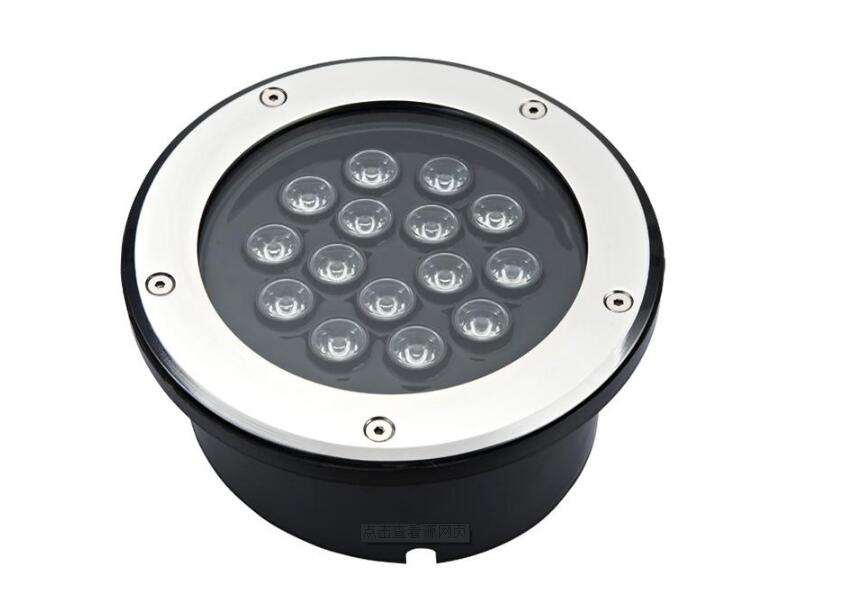

3、LED光源

LED光源就是发光二极管（LED）为发光体的光源。发光二极管发明于20世纪60年代，在随后的数十年中，其基本用途是作为收录机等电子设备的指示灯。这种灯泡具有效率高、寿命长的特点，可连续使用10万小时，比普通白炽灯泡长100倍。科学家预测，在未来5年，这种灯泡很可能成为下一代照明的主流产品。
• 使用寿命约10000－30000小时
• 可以使用多个LED达到高亮度，同时可组合不同的形状
• 响应速度快，波长可以根据用途选择。

四、LED光源的优势
可制成各种形状、尺寸及各种照射角度；
• 可根据需要制成各种颜色，并可以随时调节亮度；
• 通过散热装置，散热效果更好，光亮度更稳定；
• 使用寿命长（约3万小时，间断使用寿命更长）；
• 反应快捷，可在10微秒或更短的时间内达到最大亮度；
• 电源带有外触发，可以通过计算机控制，起动速度快，可以用作频闪灯；
• 运行成本低、寿命长的LED，会在综合成本和性能方面体现出更大的优势；
• 可根据客户的需要，进行特殊设计。

五、现有接触角仪应用的光源：
1、德国仪器应用的光源：标准情况下，现有的德国仪器应用的光源是卤素灯。其优缺点如上所示。关键是更换部件有点麻烦。

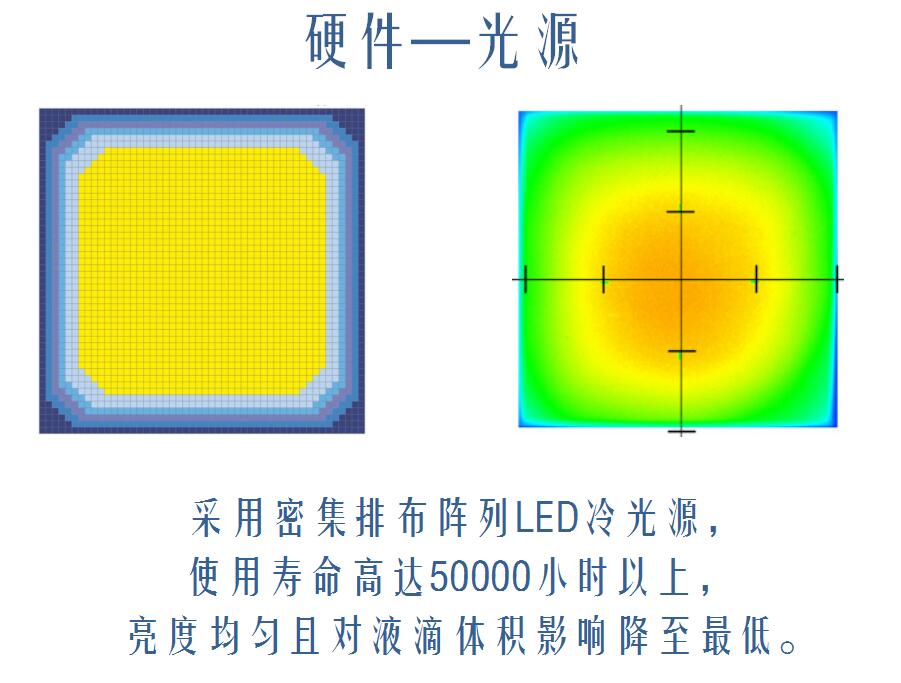

2、晟鼎精密采用的光源为LED冷光源。
