样品

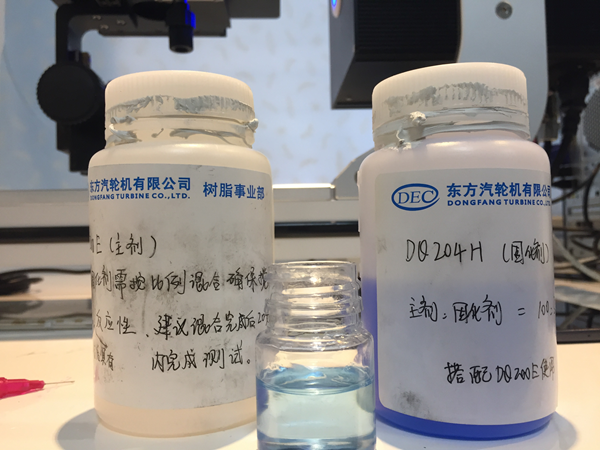

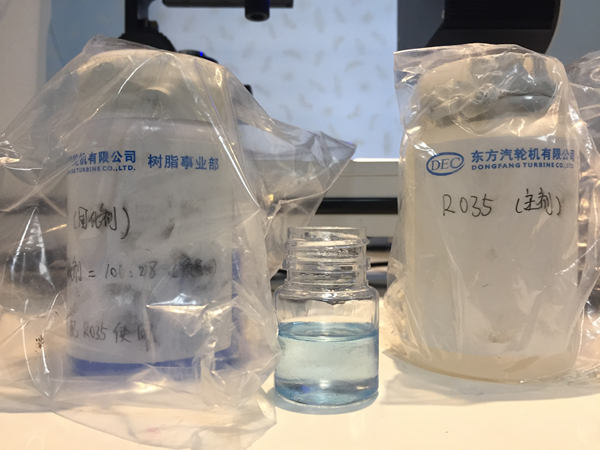

树脂混合剂

样品数量

多个

实验日期

2017.09.06

实验员

肖功明

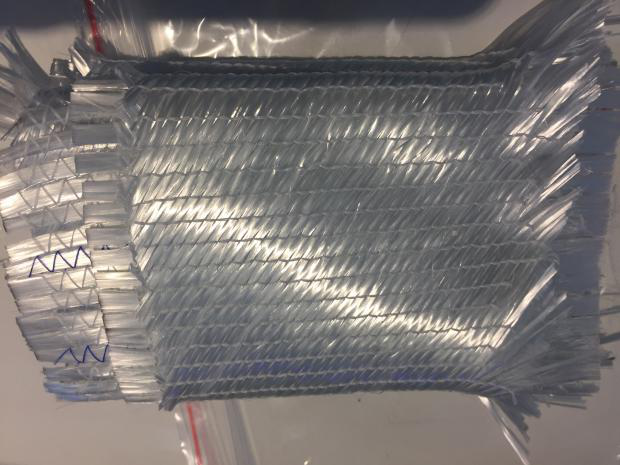

目的：测量两种树脂混合剂的表面张力，以及两种混合剂与纤维样品的润湿性能

检测设备：视频光学接触角测量仪  型号：SDC-200

测试液体

树脂混合剂

液滴体积

接触角2ul，表面张力8±2 uL

客户要求

测量清洗前后接触角

专业级的高精度注射系统，全电脑控制，液滴控制精度可达0.01μl

工业级可调LED冷光源系统（寿命25000H以上），更清晰的成像，同时避免额外热度所导致的小液滴挥发

采用高性能日本原装进口工业机芯，无失真远心镜头，确保最佳的成像效果。

采用USB2.0标准接口，数据传输速度快，兼容性高

高强度航空铝合金结构，模块化设计理念，可配置各种常用测量附件

自主研发的集成芯片电路控制，保证仪器以最佳状态运行

多种辅助模块选取，满足更多的外部测试条件

提供德国进口的接触角测量校准样，确保仪器的精准性（选配）

光学系统顶式法，适合超低角度测量和疏水材料测量

多种接触角分析方法，更适合多种材料接触角测量

计算方法，能够自动识别基准线及轮廓线，无人为误差

高速全自动操作测量，且直观读取数据结果

表面接触角分析模块，更简捷的操作，更准确的结果

视频快速测试数据，可连续性进测试接触角形态变化

一键式软件操作: 【按空格键】--打开摄像头； 【按1键】--精准的控制滴液；【按2键】--高精度的进行全自动测量

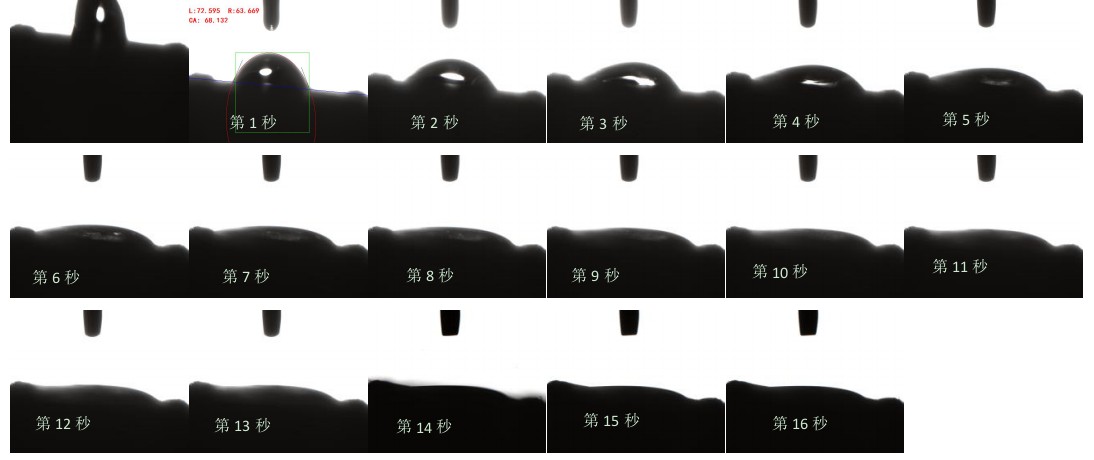

样品一与纤维样品的润湿过程

样品一与纤维样品的初始接触角为68.1度，十六秒后基本达到完全润湿

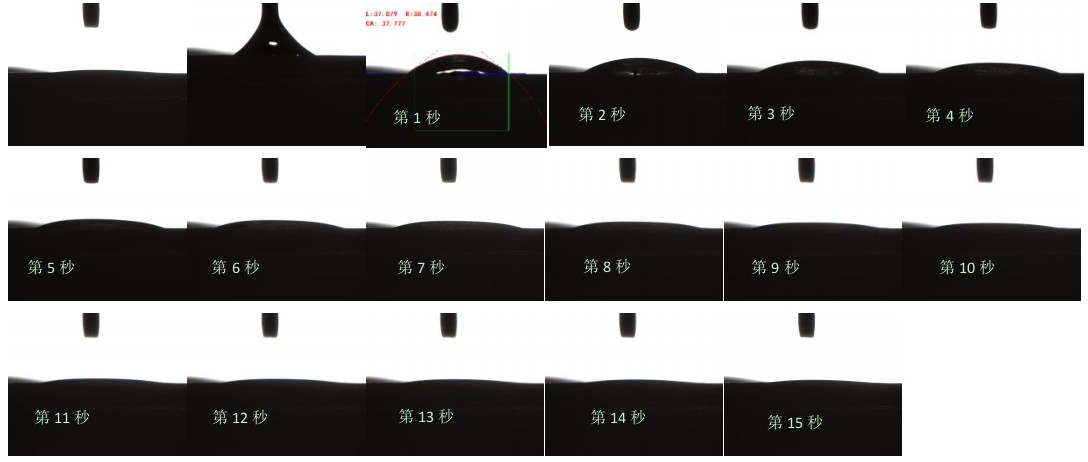

样品二与纤维样品的润湿过程

样品二与纤维样品的初始接触角为37.8度，十五秒后基本达到完全润湿

样品

混合剂表面张力（单位：mN/m）

样品一表面张力

36.6

37.5

36.4

样品二表面张力

35.8

36

35.9
