金属陶瓷膜接触角测量仪测试报告，接触角测定仪现场测试金属陶瓷膜，测量陶瓷片样品的亲疏水性能，测试样品陶瓷片样品数量8个测量方式：座滴法；测量方法:椭圆法。

（1）基本信息

客户名称：萍乡市博鑫精

联 系 人许先生

测试样品：陶瓷片样品数量8个

测试日期：2017.08.28

测试温度：25℃

测试液体：水

液滴体积：2ul

测量要求：无

测试人员：肖功明

测试仪器：视频光学接触角测量仪

型号：SDC-200

（2）接触角测量仪测试内容：

   测量陶瓷片样品的亲疏水性能，测量方式：座滴法；测量方法:椭圆法。

（3）测试样品及步骤

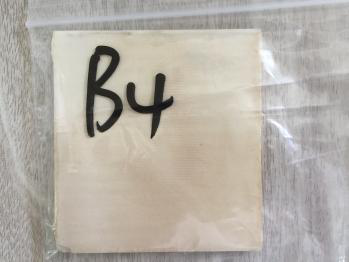

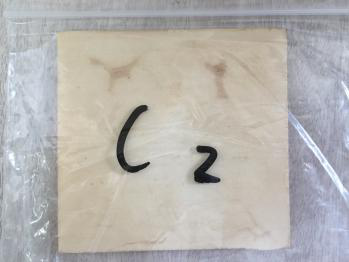

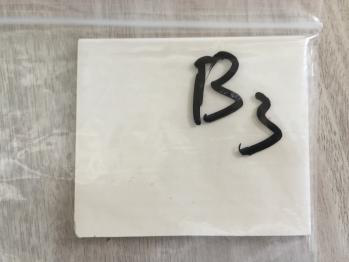

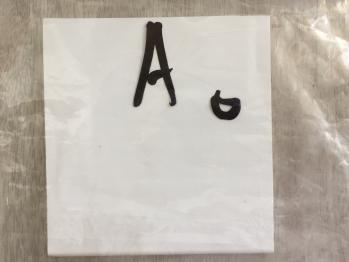

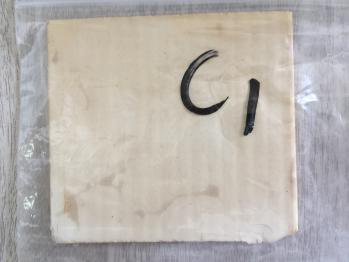

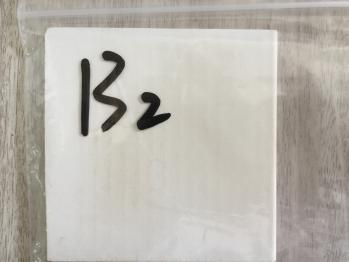

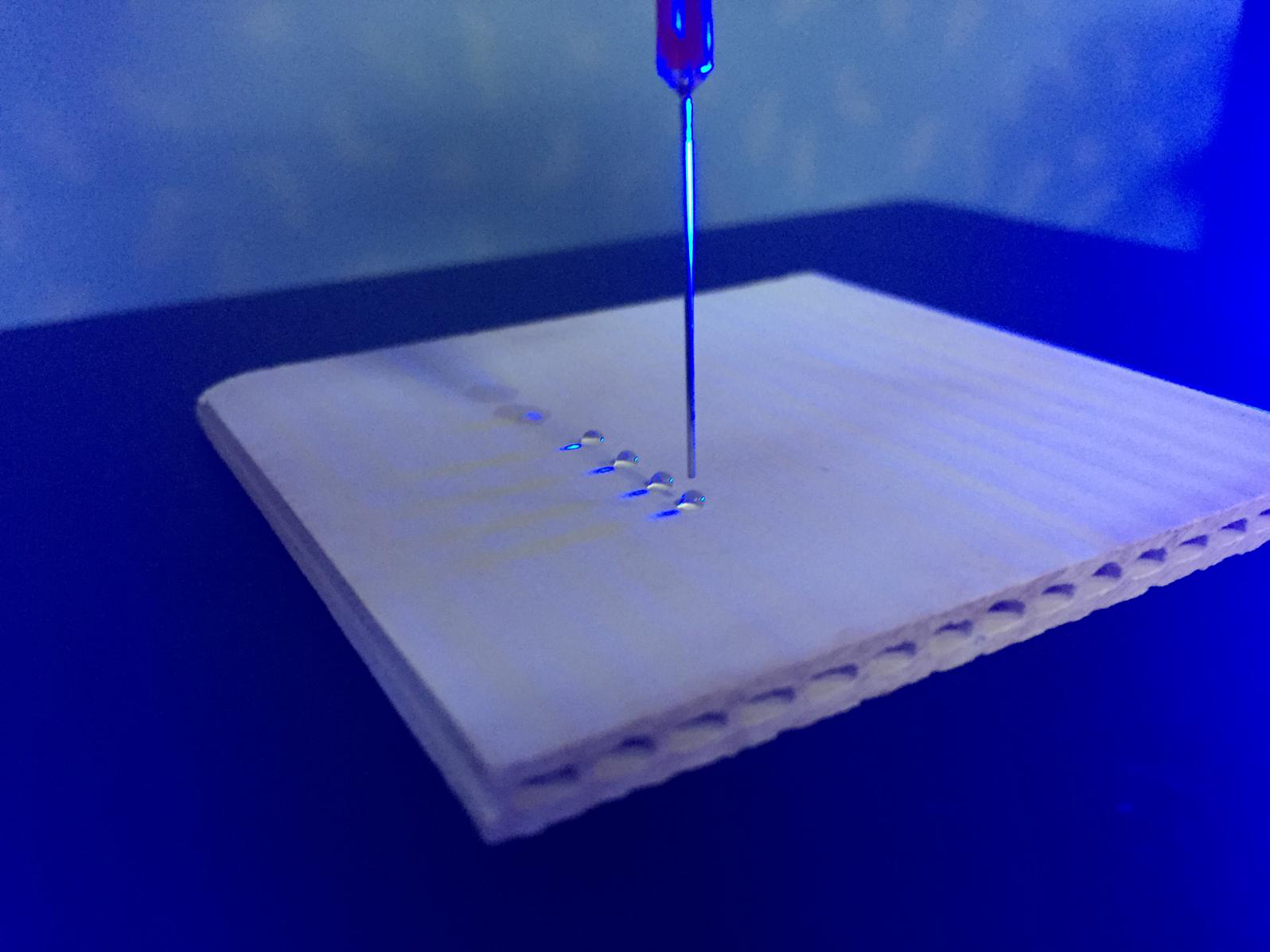

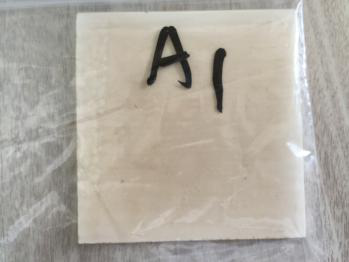

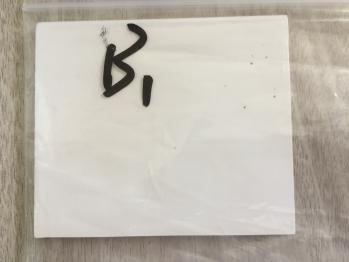

如下图所示样品：

（4）接触角测量仪测试金属陶瓷膜试验结果

样品名称         测量结果

  A0         液滴瞬间被A0吸收

  A1         相对A0，A1吸收速度明显减弱

  B1          B1吸收相对比较快

  B2          B2吸收效果弱于B1

  B3          B3吸收效果弱于B2

  B4          B4五次接触角测量结果分别是：110.2° ，113.9° ，118° ，120° ，117.9°

  C1          C1五次接触角测量结果分别是：81° ， 75.5° ， 73° ， 82.4° ， 80°

  C2          C2五次接触角测量结果分别是：98.2° ， 97.3° ， 99.5° ， 101.5° ， 104.3°

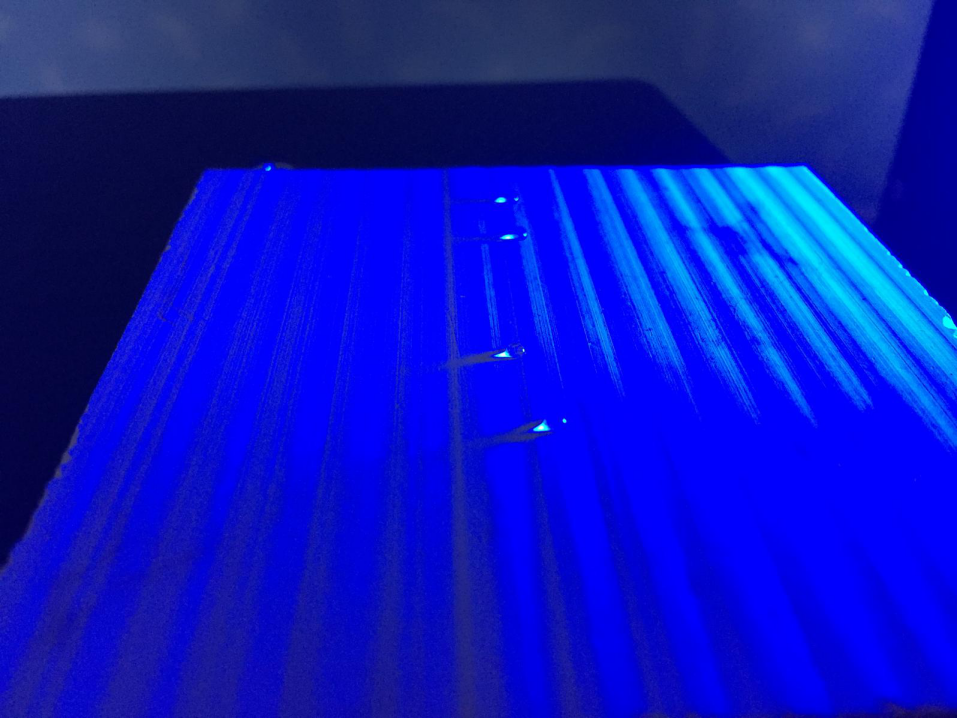

A0，A1，B1，B2，B3五个样品吸收情况视频请参考附件

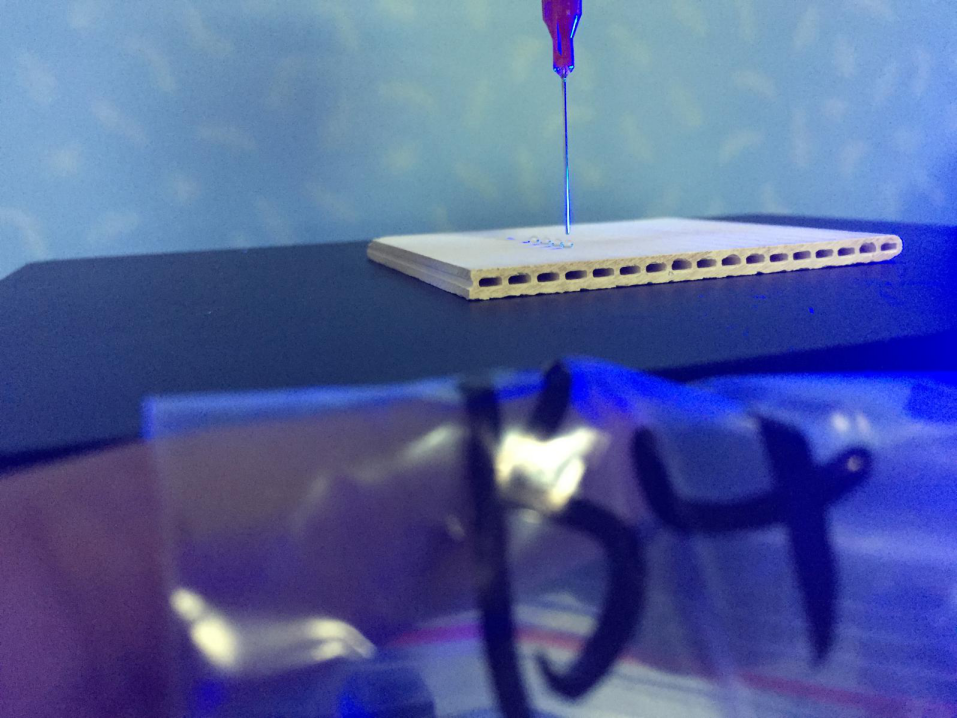

陶瓷片样品B4测量实图：

陶瓷片样品C1测量实图：

陶瓷片样品C2测量实图：

（5）结论

从密度方面来看A系列密度最高，B系列样品密度稍次，C系列样品密度最低

从数据来看A0，A1，B1，B2，B3 这几个样品属于吸收材料，若以吸收速度快来排序基本情况（B1，A0，B2，B3，A1）

B4，C1，C2 这三个样品也有一定的吸收性，相对前者来说吸收效果不明显，

根据以上情况可推断：白色成分吸收性强，黄色成分疏水性强，样品密度越低吸收速度越快，样品密度越高吸收速度越慢，白色成分越多吸收性能越强，黄色成分越多疏水性能越强

（6）实验记录
