基本信息：
实验日期 |
2018.03.22 |
实验员 |
肖功明 |
设备： |
真空等离子设备\视频光学接触角测量仪 |
型号 |
SDC-200/SPV02 |
测试样品 |
手表配件 |
种类 |
3 |
实验内容 |
使用真空等离子设备对样品进行处理并分析样品处理前后的表面性能的变化 |
||
客户样品：
样品一：玻璃外壳前后接触角测试
等离子处理前表面液滴聚成水滴状未铺展开
玻璃外壳等离子清洗前表面接触角为47.5度
等离子处理中（处理条件：2L容量小型试验用真空设备，使用氩气在65W的功率下清洗3分钟）
等离子清洗后表面接触角为4.3度效果非常好，前后差值43.2度，清洗前后表面性能得到了极大的提升，
等离子处理后水滴滴上去后能在样品表面很好的铺展开
样品二：陶瓷外边框
玻璃外壳等离子清洗前表面接触角为71.4度
等离子清洗后表面接触角为7.3度，前后差距64.1，清洗前后表面性能得到了极大的提升,

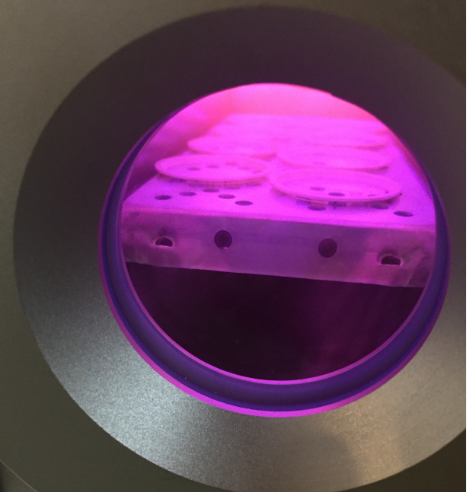

等离子处理中（处理条件：2L容量小型试验用真空设备，使用氩气在65W的功率下清洗3分钟
样品三：手表金属后壳

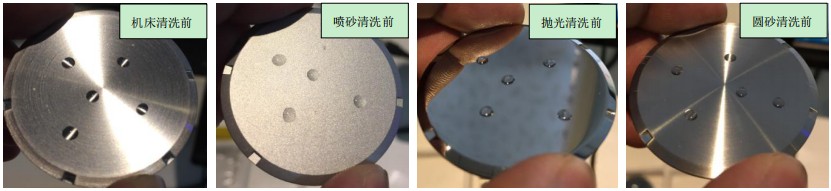

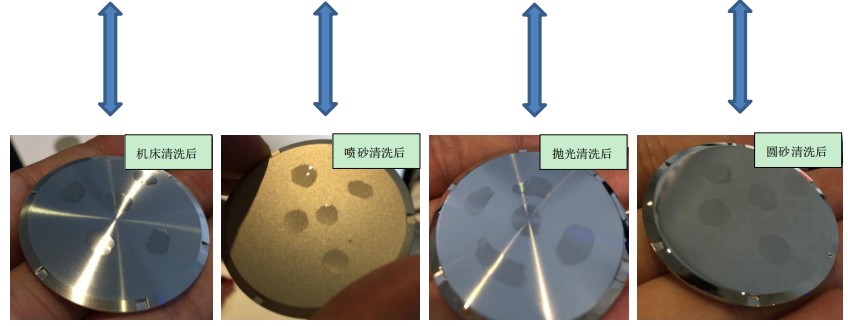

等离子清洗（等离子清洗方案与前两者一样）前后液滴实物图片：

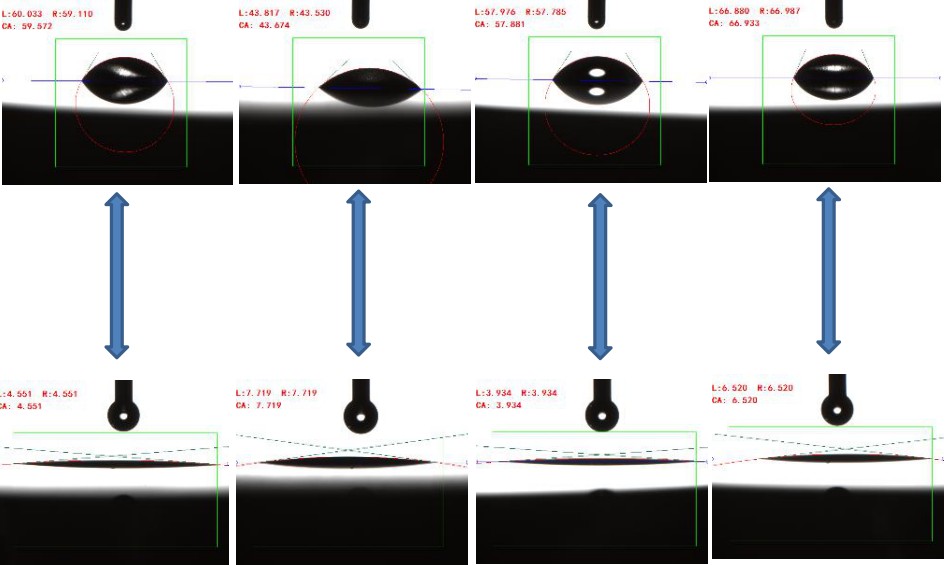

接触角测量数据对比图：
结论：真空等离子工艺对手表正面玻璃、手表外壳、金属后盖均有很好的处理功效！
首页
