量化材料接触角的方法有很多，在这里重点说一下接触角测量仪和达因笔的对不同材料的量化方式：

达因笔测试方法 ：

达因笔性能介绍 ：能准确地测试出塑料薄膜之表面张力是否达到试笔的数值.令使用者清楚了解此薄膜是否适合于印刷.复合或真空镀铝.有效地控制质量及减少因材质不合格所造成的工具延误.

测试方法 ：
　　在工业性实践中，塑料表面能量（表面张力）的测定是通过测试油墨按照DIN ISO 8296，是以已知不同表面能量的墨在拟测的薄膜上刷上约100mm长的墨条，并观察其90%以上的墨条边在2秒钟内是否发生收缩并形成墨滴，如有，则换低一级表面能的墨再刷墨条，进行同样的观察，直至不收缩和出现墨滴，此测试墨的表面能即相对应为该薄膜的表面能。这种方法能准确测出基材的表面张力、表面湿力并判定工作前基材表面因素是否符合要求以便调整油墨、涂层、粘度到工作所需。

　　有30到72 mN/m二十一种表面能级的测试墨（每种相差2mN/m）。达因试笔（38mN/m）可以用作电晕处理后表面能的一种快速测试工具，但不适合作为已印好或涂布好表面的系统测试。当测试笔在电晕处理过的表面划出一条线，如果是连续成线的，说明该材料表面能不低于38mN/m，如断断续续不连成线，说明该材料表面能不到38mN/m，处理不足或甚至未处理，不符合印刷加工要求。
　　表面张力、表面湿力对于准确测定印刷油墨和其他材料在表面的粘结状况是非常明确的标准，但影响粘度的还有其他因素，如静电及诸多的添加剂。然而这些因素在测试时却不常显示出，甚至是测试结果很好但实际却不合要求。这就需要和原料供应商讨论这些技术问题。一般而言，以上情况对他们来说是不会发生的，且表面值在38-41mN/m 即能达到粘度要求。而表面张力在37mN/m以下时会造成许多白页（无印刷内容），在35mN/m以下时粘度就不好了。

达因笔测试PP,PE,PET,PAPC等塑料薄膜表面张力时需要注意以下几个问题：

达因笔，又名表面张力测试笔、电晕处理笔、及塑胶薄膜表面张力检测笔。是薄膜表面电晕度（达因）的测试工具，专门用于测定薄膜受电晕处理后的效果。
表面张力测试笔有32、34、36、38、40、42、44、46、48、50、52、54、56、58、60或以上十多种不同张力的试笔，能准确地测试出塑胶薄膜表面张力是否达到试笔的数值。令使用者清楚了解此薄膜是否适合于印刷、复合或真空镀铝等等，从而有效地控制品质，减少因材质不合格所造成的损失。

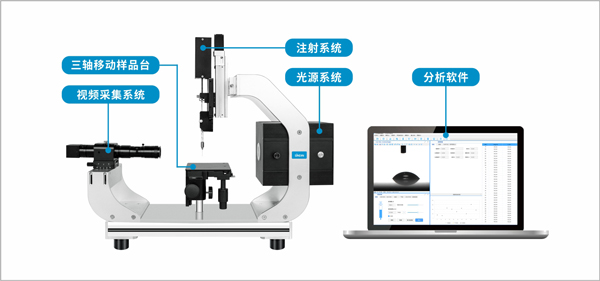

接触角测量仪测试方法：

   分析测试方法：座滴法、悬滴法、气泡虏获法、插入法，多种液滴形态均可适用；

   优秀的接触角测试方法：圆法、θ/2法、椭圆法、微分圆法、微分椭圆法等先进的高精度拟合计算方法，可动态连续全自动计算接触角、表面张力

触角测量仪测试方法优势：

（1）易被理解和接受。本系列算法涉及的专业知识有限，只涉及简单的几何以及高数知识，所以，易于被使用者所理解；

（2）测试精度较高，通常而言，在控制液滴量的情况下，且拟合曲线与轮廓曲线重合度高时，精度可达0.5°(圆拟合或椭圆拟合)；

（3）圆拟合法以及椭圆拟合法不易受背景噪声点影响，自动拟合的成功率较高。特别是圆拟合法，在5度以内的接触角测试时，是首选算法。
