接触角测量仪实测球面镜片测试报告
基本信息：
实验日期 |
2018.10.15 |
实验员 |
魏壮 |

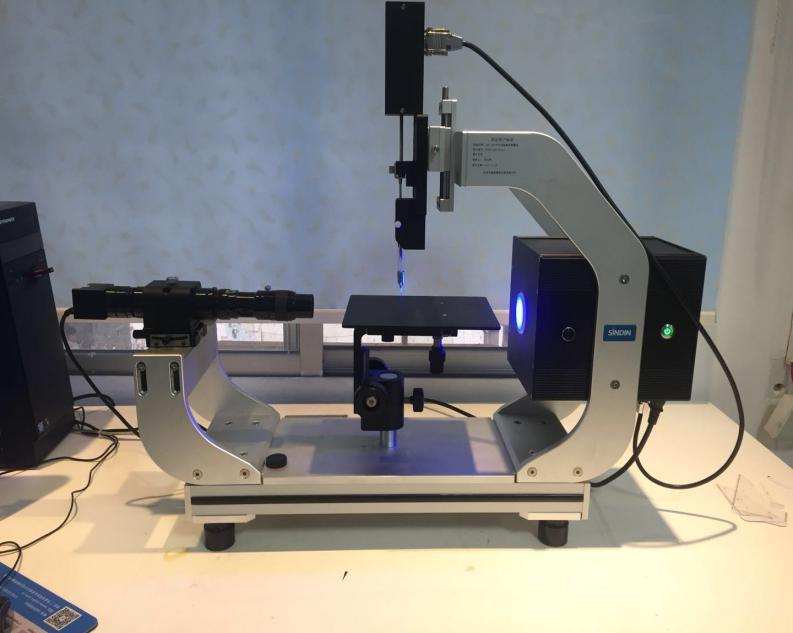

检测设备： |
接触角测量仪 |
型号 |
SDC-200S |
测试液体 |
纯水 |
液滴体积 |
1-2ul |
测试样品 |
球面镜片 |
数量 |
6 |
实验内容 |
采用研究型接触角测量仪对曲面镜片表面进行接触角测量，测试镜片防水膜表面的防水、防油污效果，接触角角度要求110°以上 |
||
测量结果：
|
|
序号 |
角度 |
判定 |
时间 |
1 |
116.825 |
O K |
2018-10-15_14:10:36 |
2 |
118.567 |
O K |
2018-10-15_14:13:07 |
3 |
116.707 |
O K |
2018-10-15_14:15:05 |
4 |
121.794 |
O K |
2018-10-15_14:17:30 |
5 |
119.703 |
O K |
2018-10-15_14:20:46 |
6 |
118.898 |
O K |
2018-10-15_14:22:03 |
测试总结：
（1）测试镜片表面防水膜疏水效果外，也可以测试镜片贴防水膜前镜片表面的亲水效果，接触角角度越小贴合效果会越好

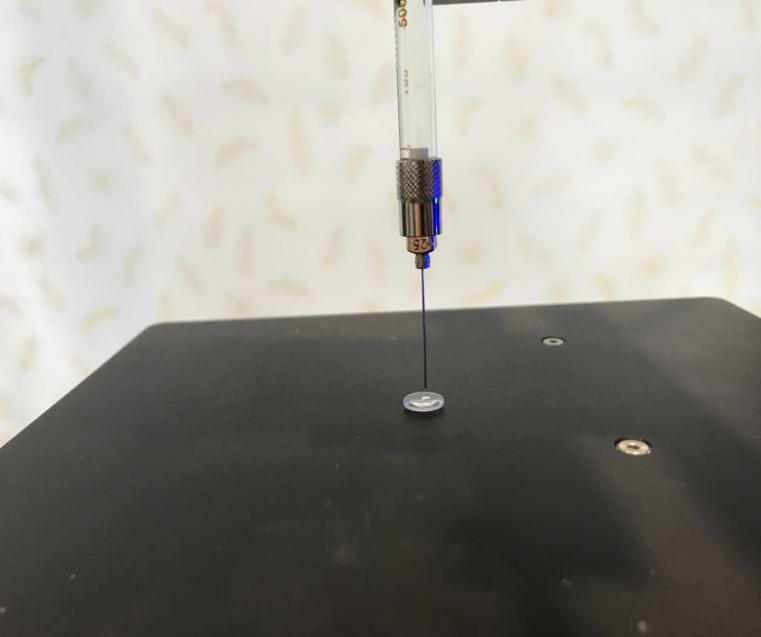

（2）测试曲面镜片时液滴不要滴在弧面左右侧，尽量滴在软件成像的弧面上，因为设备是三点一线成像，如果滴在左右侧液滴会被挡住，影响测试数据效果

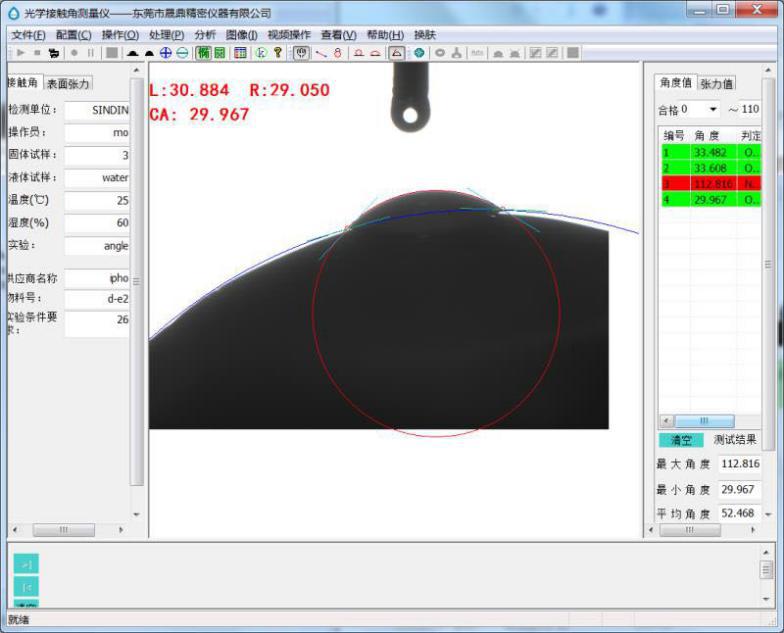

（3）不建议曲面全自动测试数据，如下图，因为液滴轮廓和曲面镜片轮廓在软件上的成像不一定是在接触面，所以必须手动拟合镜片轮廓和液滴轮廓才能保证数据的准确性
润湿的分类：
液体在固体表面的润湿分为沾湿，浸湿，辅展三类。
沾湿：指液体与固体接触，将气-液界面与气-固界面转弯为液-固界面的过程 。
浸湿：指固体浸没在液体中，气-固界面转变成液-固界面的过程。
辅展：指液体在固体表面上扩展时，液-固界面取代气-固界面的同时，液体表面也扩展的过程。
接触角的润湿过程：
把液体滴在平滑的固体表面，在该表面上形成一液滴，当液滴处于平衡状态时，在固-液-气三相的环形分界线上，取任意一点作液滴的切线，就得到液固界面张力和液体表面张力之间的夹角Θ，叫接触角。
通常 Θ=90度，定于润湿与否的分界线，如果Θ大于90度，称为不润湿 ，如果接触角Θ小于90度，称为润湿 ，并且接触角越小，润湿性越好，接触角Θ等于0，称为辅展，例如要求PS版的空白 部分能被润湿液良好的润湿，其接触角Θ就须小于90度，越接近0度，润湿性能越好，称0小于90度的固体为某种液体的亲液固体，Θ大于90度的固体为某种液体的憎水性固体，通过接触角测量仪的测定，可以获知某种固体表面对某种液体的润湿性能。
