喷射型接触角测量仪的应用：

COF（Chip On Flex, or, Chip On Film），常称覆晶薄膜。将驱动IC固定于柔性线路板上晶粒软膜构装技术，是运用软质附加电路板作封装芯片载体将芯片与软性基板电路接合的技术。

客户名称：东莞市德普特电子

客户要求：第一台是测试手机屏边框下面需要做COF的地方，过了等离子后测试。水滴角度在10度以内。滴液的控制量是10纳升。

晟鼎精密针对客户特殊要求所提供的方案:

    常规的接触角测试方法是滴2微升水滴，用座滴法测试。而此次德普特的测试样品测试面仅有0.6MM，对液滴的控制量要求非常高，样品经过等离子处理后角度低，为亲水性产品，晟鼎精密采用喷射阀控制液滴，通过压缩空气控制液滴大小，精准喷射在测试产品表面，在高倍数镜头下还原高清图像，从而获得真实原图进行测试。测试精度在正负0.5度以内。光学接触角测量仪:是一种简单、快速、灵敏的方法测量固体表面的润湿性。且可间接测量固体表面能与液体表面张力。

    解决客户问题:

    随着手机屏的工艺要求越来越高，普通的显示屏满足不了市场的需求，全面屏应动而生。而生产全面屏客户的要求也越来越高。全面屏的检测工艺严格，也对我们接触角测量仪的测试方式提出更高的要求。而这一次的喷射型接触角测量仪经过我司研发与业务和客户的多次沟通，终于研发出一台优质的满足客户需求的接触角测量仪。

 如何选用接触角测试，以下行业是晟鼎精密通过实际的沟通操作中，找出适用于喷射水滴，进行接触角测试行业的用户：

1、COF（Chip On Flex, or, Chip On Film），常称覆晶薄膜。将驱动IC固定于柔性线路板上晶粒软膜构装技术，是运用软质附加电路板作封装芯片载体将芯片与软性基板电路接合的技术。

2、COG（Chip  On  Glass）即芯片被直接绑定在玻璃上。

3、FOG（Film  On  Glass）将FPC（柔性线路板）用于玻璃上

4、ILB：内引脚Bonding：通常指玻璃面内的引脚压合制程。

5、OLB：外引脚Bonding：通常指的是ACF胶压合之类的那一段制程，作用块不一样。

6、LCD的组成：前框，水平偏光片，彩色滤光片，液晶，TFT玻璃，垂直偏光片，驱动IC与印刷电路板，扩散片，扩散板，胶框，背光源，背板，主控制板，背光模组点灯器。

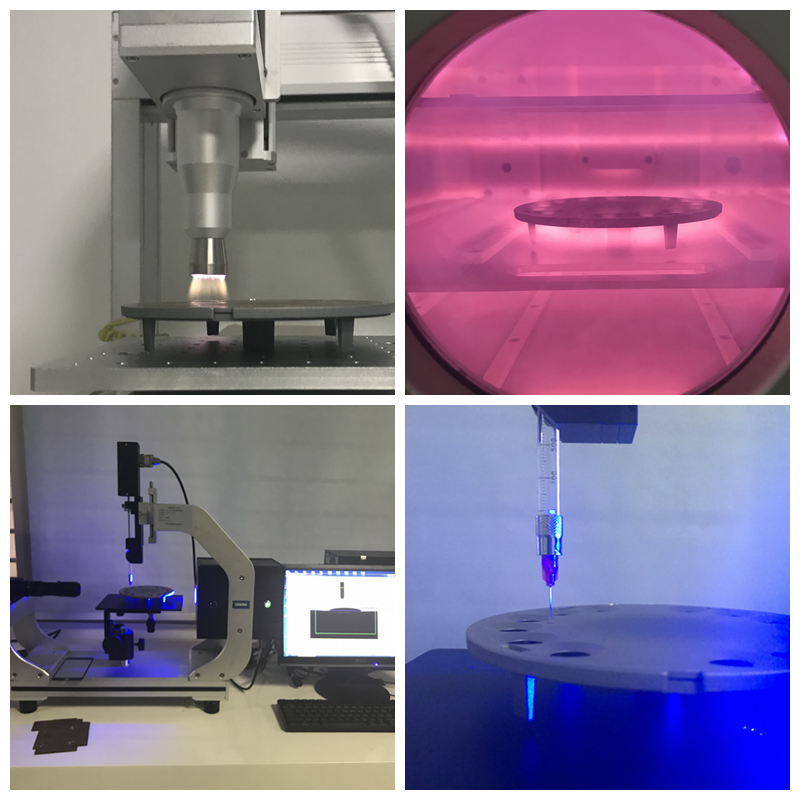

产品图片：

模块式滴液系统：喷射式滴液；
