（华南理工大学）玻璃粉体高温下与陶瓷表面的润湿测试报告
实验记录：
01#（熔点735度）与03#号（熔点657度）样品液化正常！
02#号样品与501号、502号样品在加热过程中存在很严重的挥发现象，最高温度加热至830还是未能正常融化，具体原因不明。
加热速度约为14度每分钟，没有抽真空与注射保护气体
以下是01#、03#号样品具体数据情况，请查看：
高温溶体在耐火物上的接触角，在高温下，熔体的试样是在室温下经过细磨至74um以下，压成约1mm*2mm的圆柱体，放入高温炉内。高温室发热体为钼丝，温度ZUI高可达1700度。然后连续照相，记录下融体在融化过程中的图像，通过图像的处理和计算，最终确认接触角度。

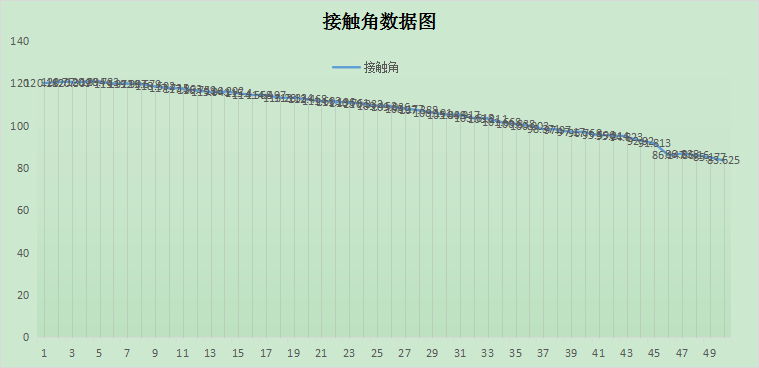

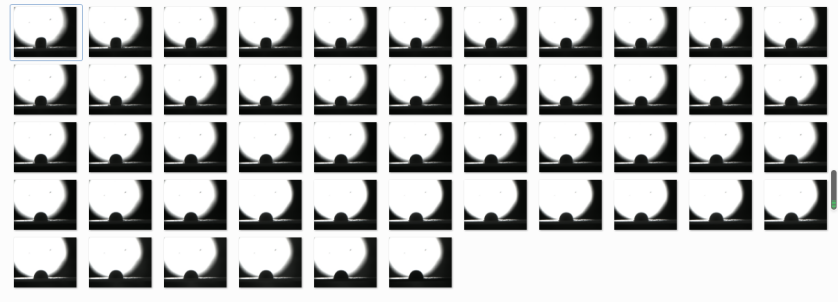

01#号样品 |
接触角数据（单位：度） |
|
|
金属材料的腐蚀性能与其表面润湿特性有着密切的关系。采用亚音速火焰喷涂技术制备了玻璃-Cr2O3陶瓷涂层,设计了一套运行在高温环境中且密封的专用试验平台,研究经过不同保温时间后,重金属在45钢与喷有玻璃-Cr2O3陶瓷涂层的45钢表面的润湿角及相关现象的变化。结果表明:相同质量的重金属液滴在45钢表面的润湿角为18°,在玻璃-Cr2O3陶瓷涂层表面的润湿角为114°,玻璃-Cr2O3陶瓷涂层抗液态重金属润湿性能较好。固化后重金属颗粒与试样之间的接触面积及剪切强度均有所不同,304不锈钢与颗粒剪切强度为1.42MPa,而涂层与颗粒剪切强度为0.21MPa。

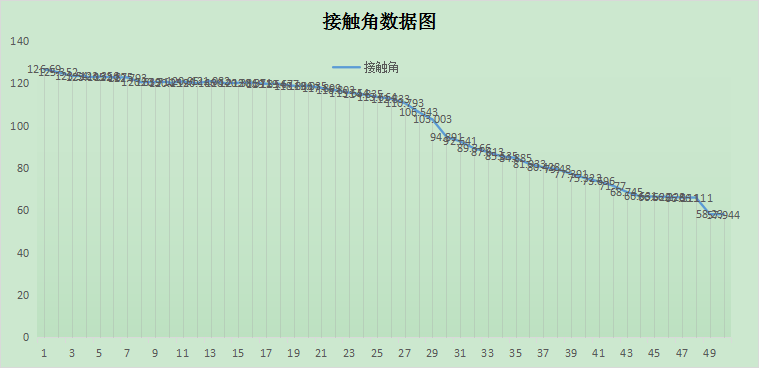

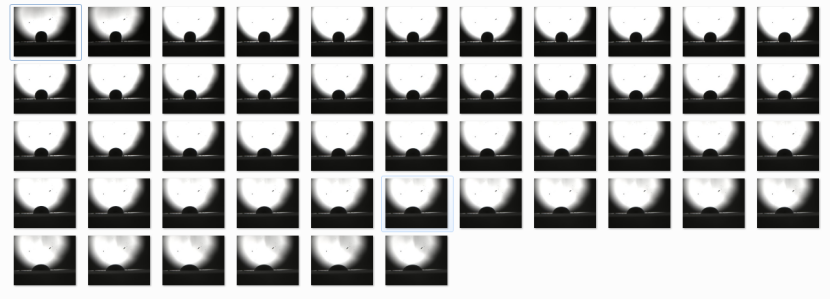

03#号样品 |
接触角数据（单位：度） |
|
|
首页
