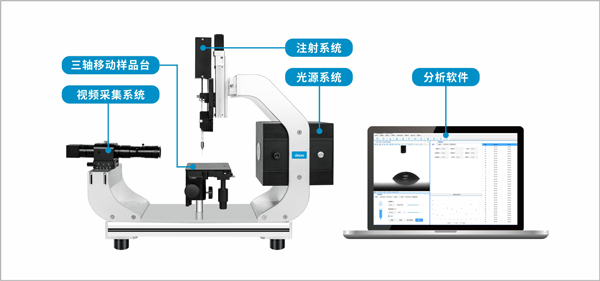

视频光学接触角测量仪架构与工作原理

光源：

我们常用的光源分为：LED灯（常用为蓝 白俩色）与 卤素灯（很少使用）

我们用的是单波长的LED冷光源系统，成像更清晰同时避免额外热度所导致的小液滴挥发

样品台：

样品台我们分为手动的与自动的两种，设计比较灵活

注射单元：

我们的注射单元分为自动与手动滴液，自动滴液精度我们能控制在±0.01微升 手动在±0.1微升，有直接通过注射器注液的也有管道注液的，如无特殊要求我们不建议使用管道注液（原因是不好清洁，容易损坏）

我们的注液系统可以精确到皮升（1毫升（ml）=10的三次方微升（ul））（1微升（ul）=10的三次方纳升（nl））（1纳升=10的三次方皮升（pl））使用更精量的注液通常是放大（12-50倍主要用于测量单一纤维的接触角（如：头发丝等小体的样品））

镜头与相机 ：（美国标准）

镜头我们使用的是专业的工业镜头光学6倍变焦变倍/0.7-4.5 （至最终成像我们能放大60-100倍）像素为130W像素（黑白成像）

相机（CCD\CMOS）

分析软件：

晟鼎精密的软件由公司研发部门自主研发，操作界面直观易懂。

视频光学接触角测量方法

接触角测试方法

座滴法（sessile drop）;

此方法为最通用的接触角测量方法，用途：

1、静态接触角的测量（液滴滴在固体上能很快达到平衡）

2、动态接触角（此方法是表征疏水材料疏水性能的方法）

3、滚动角测量（主要用于测试液体的一个滚动角大小，常用于化学化工行业）

有自动的样品台和手动的两种，自动倾斜系统的精度在±0.001度

4、润湿过程、吸收过程的分析（接触角随着时间变化曲线）

主要用于吸水材料的测量

5、特殊基准线（弯曲表面）的接触角

主要用于（滑轮、隐形眼镜等不规则基线的测量）

6、单一纤维接触角（需要使用精度更高的注液系统）

我们常用的微升的就够了，这类样品我们可能会使用到纳升甚至皮升（价格方面也是挺贵的），皮升（1毫升（ml）=10的三次方微升（ul））（1微升（ul）=10的三次方纳升（nl））（1纳升=10的三次方皮升（pl））使用更精量的注液通常是放大（12-50倍主要用于测量单一纤维的接触角（如：头发丝等小体的样品））
