光模块的生产制造是一项高度精密的系统工程。从芯片贴装、引线键合到透镜耦合、密封封装，每一个环节都可能因表面污染物而影响成品品质。等离子清洗机作为一种非接触式、无污染的干法清洗技术，正在从封装预处理到全流程品质管控中发挥关键作用，助力光通信企业提升良率与生产效率。

一、封装前的“净化门槛”：等离子清洗机的介入点

在光模块的组装流程中，贴片和打线工序之后便是透镜耦合。若PCB板或芯片表面存在微米级的有机污染物或氧化层，将直接影响后续胶水或连接效果。在实际生产中，工作人员常发现透镜耦合后初始参数正常，但在老化测试后出现指标下降。这往往是因为耦合界面的污染物影响了粘接强度，在热应力作用下产生了微位移。等离子清洗机通过高能等离子体轰击，能够有效去除芯片表面的有机污染物或氧化层，为后续封装工序提供一个洁净且活性良好的化学表面。

二、应对不同封装工艺的针对性方案

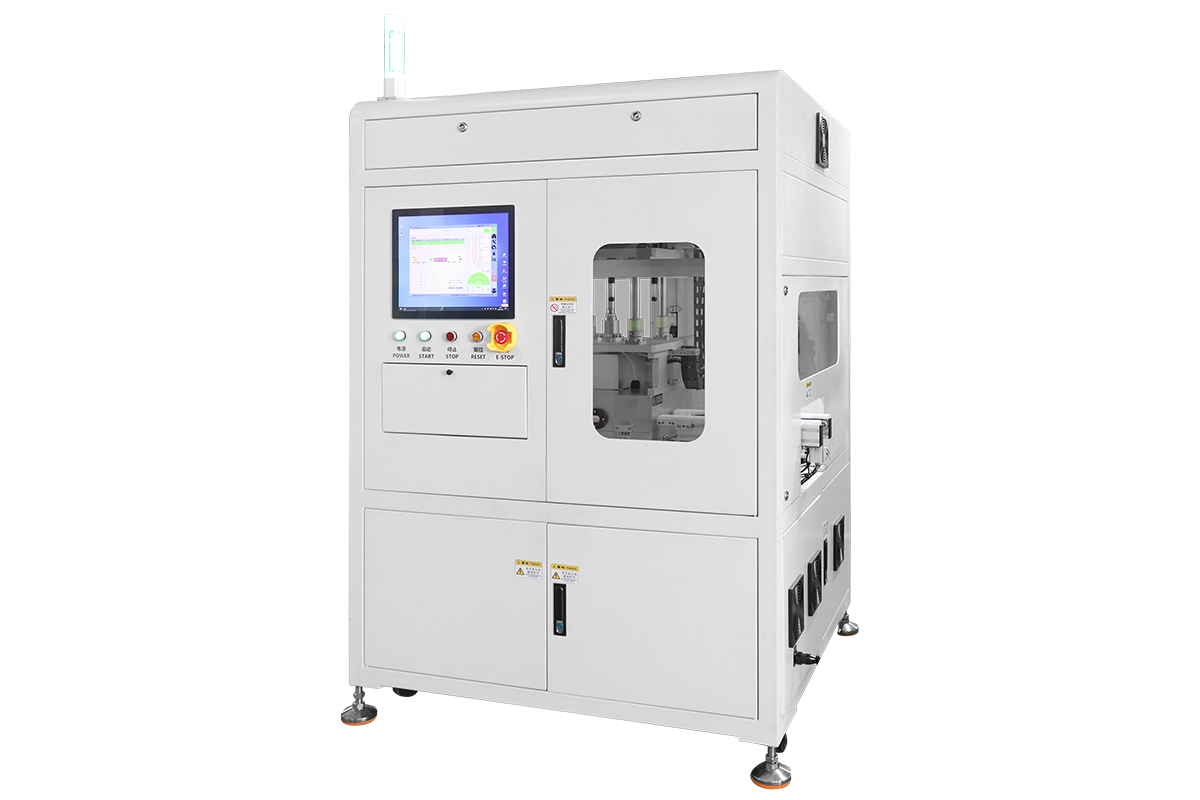

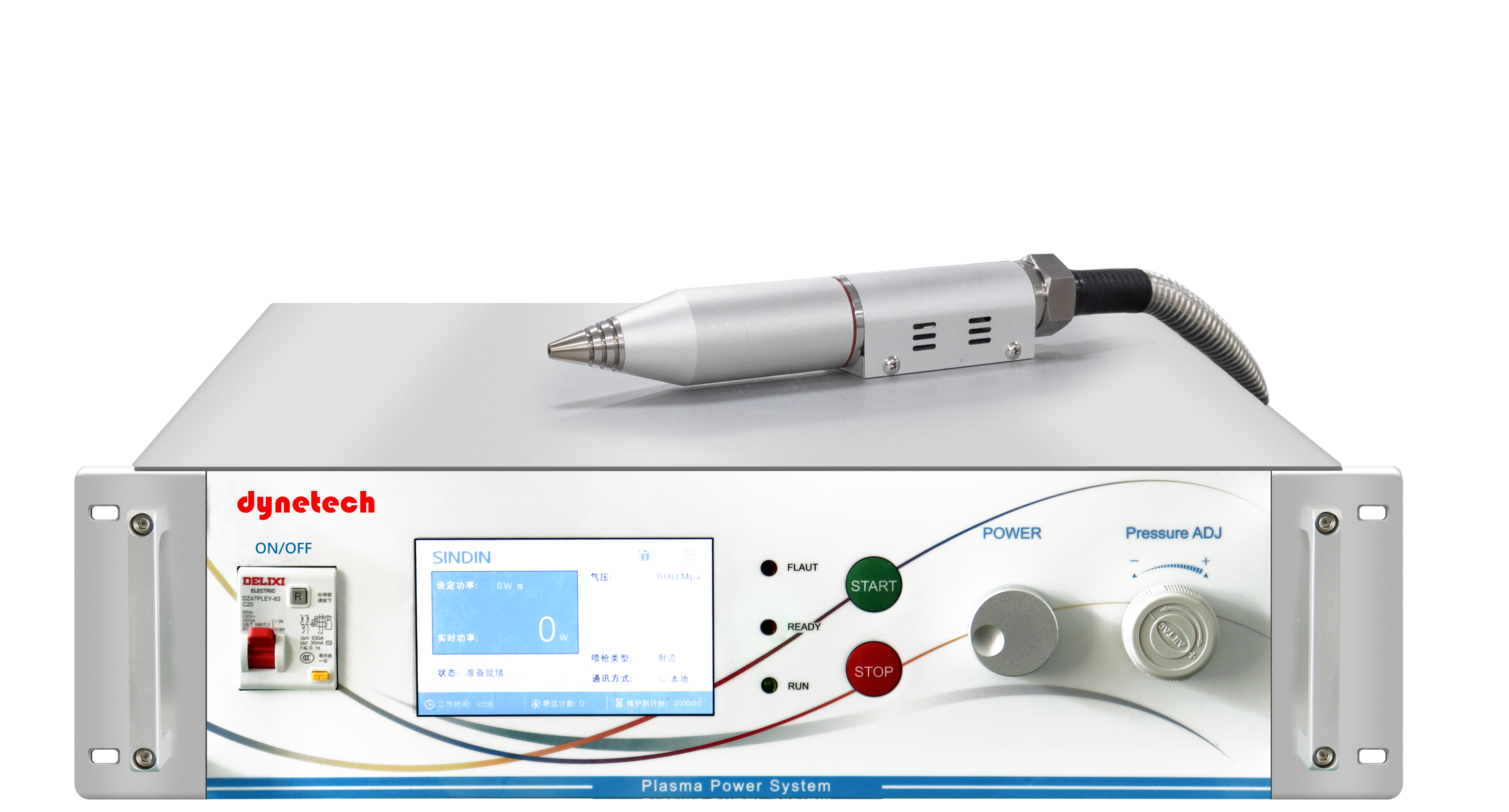

光模块按照封装工艺可分为TO、Box、COB三大类，每类工艺对表面清洁的要求各不相同。COB封装将芯片直接贴装到PCB板上，对PCB板表面的清洁度要求较高，真空等离子清洗机可以有效去除PCB板表面的有机污染物和氧化层，提高元器件焊接质量。Box封装采用矩形金属外壳，芯片和透镜贴装在底座内，对腔体内壁和元器件表面的洁净度有严格要求。针对不同封装形态和材料特性，大气等离子清洗机与真空等离子清洗机各有适用场景——前者适用于在线式、开放空间的处理，后者则在腔体封闭条件下提供更加精细、均匀的清洗效果，能够满足光通信器件多类型、多批次的工艺需求。

三、从引线键合到密封封装的全流程覆盖

值得注意的是，等离子清洗机在光模块生产中的应用贯穿多个工艺环节。在引线键合（Wire Bonding）之前，芯片焊盘若有有机污染物，会影响金线结合力，而等离子清洗能有效去除焊盘表面的氧化层和有机污染物，提高金线键合的均匀性和一致性。金线键合完成后的贴装区域清洗也同样重要，清洁的表面能确保胶水均匀铺展，避免虚焊风险。在最终的密封封装前，再次利用等离子清洗机对光模块整体组件进行清洁，有助于提升封装后的长期可靠性。这种全流程的应用模式，使得等离子清洗机成为光模块生产线上的关键辅助设备。

四、数据化管控与自动化集成

随着光模块封装自动化程度的提高，等离子清洗机已逐渐脱离单一的独立设备模式，开始集成到自动化产线中。例如，在全自动光纤阵列贴装机中，等离子清洗机可以被集成于点胶工位之前，实现在线式处理。这种设计确保了芯片从清洗到耦合的时间窗口极短，避免了因搬运过程中的二次污染带来的质量风险。与此同时，越来越多的设备支持与MES系统对接，实现对处理时间、气压、功率等参数的全程记录与追溯。对于追求精益生产和良率管控的光模块厂商而言，具备自动化集成能力的等离子清洗机已成为提升产线竞争力不可或缺的一环。

五、产业协同：国内设备厂商的机遇与担当

当前，光通信产业正处于从低速率向高速率跨越的关键转型期，对制造工艺的精细度要求日益提高。作为国内表面处理领域的代表企业之一，晟鼎股份（SINDIN）自2012年成立以来，始终专注于等离子清洗及表面检测技术的研发与制造，现已拥有大气等离子清洗机、真空等离子清洗机、宽幅等离子清洗机、微波等离子清洗机等多条产品线。公司与华南理工大学联合创建等离子技术联合实验室，不断推动等离子清洗技术在光通信封装领域的工业化落地。随着国内产业链自主化进程的加速，等离子清洗机将在推动光通信制造工艺升级的过程中，发挥日益重要的支撑作用。
