随着AI算力需求的持续爆发，全球光模块市场正经历前所未有的高速增长。TrendForce预计2026年AI光模块市场规模将达到260亿美元，同比增长57%。在800G产品全面普及、1.6T规模商用的行业背景下，光模块制造的精密度和良率控制正成为决定厂商市场竞争力的核心要素。而在光模块的封装工艺流程中，等离子清洗机正扮演着贯穿全流程的品质守护角色。

从芯片贴装到金线键合：等离子清洗筑牢第一道防线

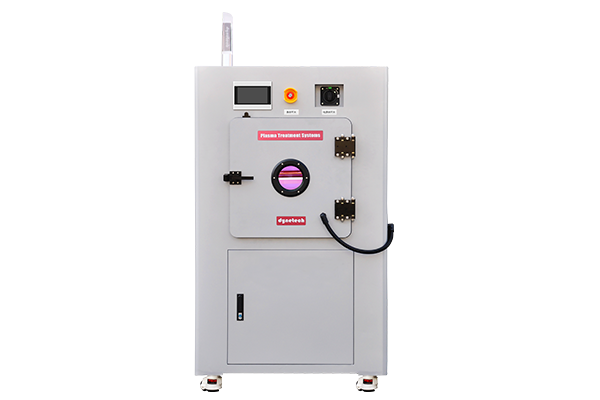

光模块的制造流程始于芯片贴装。在完成芯片共晶焊或银胶粘贴后，下一步便是引线键合（Wire Bonding），即通过金丝将芯片焊盘与PCB基板进行电气连接。然而，焊盘表面若残留氧化物或有机污染物，将直接影响金线与金属层之间的冶金结合效果，导致键合强度偏低、键合应力差异增大。在引线键合前引入等离子清洗机，通过激发氧气或氩气等其他工艺气体产生高能等离子体，对焊盘表面进行化学或物理清洗——氧气等离子体将非挥发性有机物氧化生成易挥发气体，这种干法清洗方式可在不损伤精密焊盘结构的前提下，显著提升金线键合的均匀性和一致性。大量对比数据表明，等离子清洗机能够有效清除键合区域有机污染物，降低键合失效率。

透镜耦合与光纤阵列对准：等离子清洗确保光路精准

在贴片和打线工序完成后，透镜耦合和光纤阵列（FA）贴装是决定光模块光学性能的核心环节。COB封装中，VCSEL与透镜的耦合需要极高的精度；而在光纤阵列与芯片的耦合中，精度要求通常在±30μm以内，角度偏差需小于±0.3°。若PCB板或芯片表面存在微米级有机污染物，将直接影响UV胶的浸润性和固化效果。在实际生产中，技术人员常发现透镜耦合后初始光功率正常，但在老化测试后出现光功率骤降——这往往是因为耦合界面的有机污染物导致胶水粘接强度不足，在热应力下产生了微位移。等离子清洗机通过对耦合区域进行预处理，能够有效去除有机污染物、活化表面、提升表面能，确保胶水均匀铺展，从而提升有源耦合与无源耦合的成功率。

从密封封装到全流程追溯：构建完整的品质保障体系

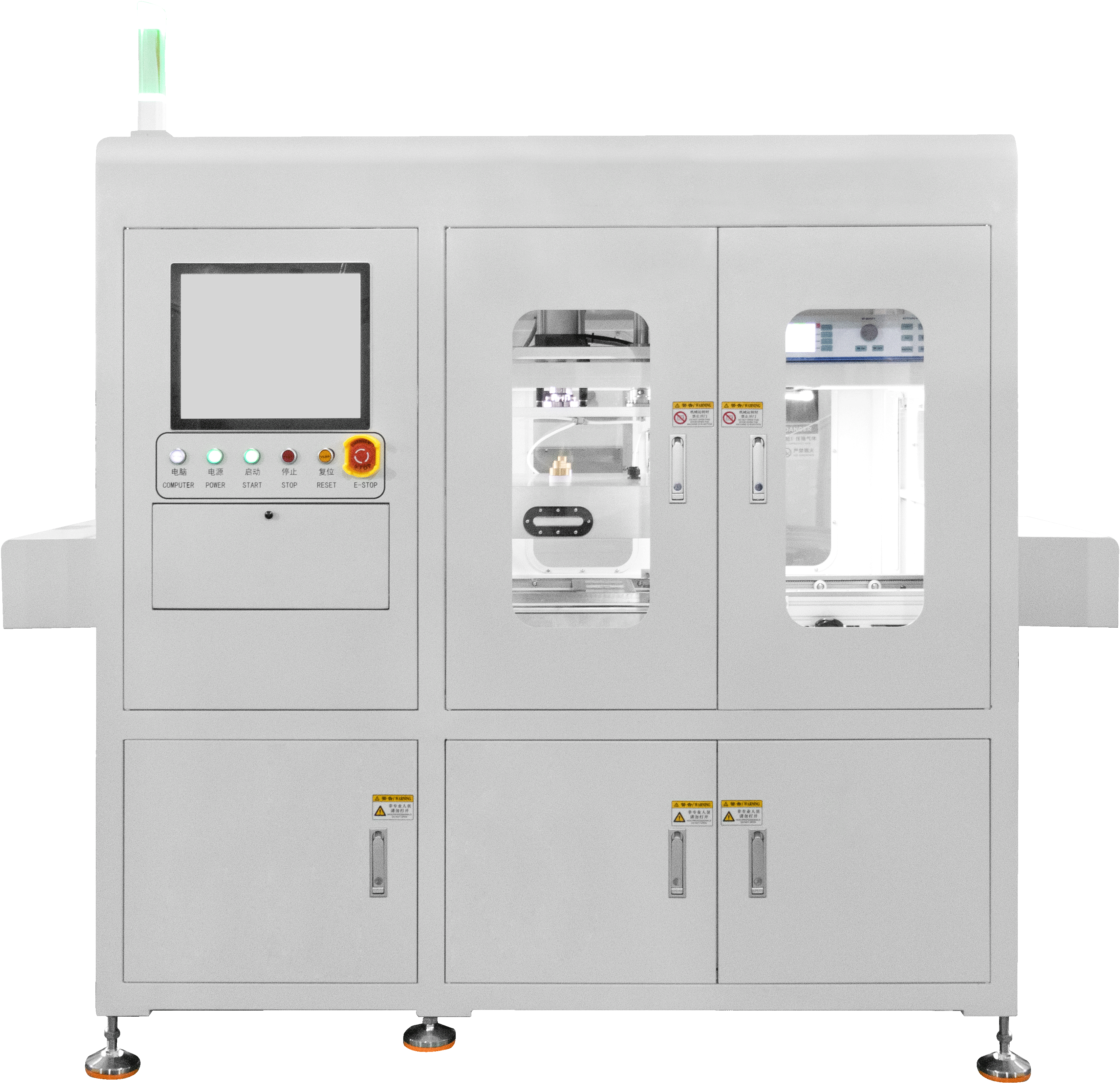

在最终的密封封装前，再次利用等离子清洗机对光模块整体组件进行清洁，可以有效防止内部残留气体在高低温循环中对光路造成腐蚀或污染。等离子清洗机在光模块生产中的应用已贯穿多个工艺环节——从引线键合前的焊盘处理，到透镜耦合前的区域活化，再到封装前的整体清洁，形成了一套完整的全流程应用模式。更重要的是，随着光模块封装自动化程度的提高，等离子清洗机正被集成到自动贴装产线中。例如，在全自动光纤阵列贴装机中，等离子清洗机被集成于点胶工位之前，实现在线式处理，确保芯片从清洗到耦合的时间窗口极短，避免二次污染。与此同时，越来越多的设备支持与MES系统对接，实现对处理时间、气压、功率等参数的全程记录与追溯。

高速率时代对工艺洁净度提出更高要求

随着单通道速率向800G乃至1.6T迈进，芯片尺寸更小、布线更密集，对有机污染物的容忍度几乎降至零。等离子清洗机所提供的干法清洗技术，不会像湿法清洗那样残留液体或造成精细结构倒塌，完美契合了硅光引擎和CPO（共封装光学）等先进封装工艺的需求。它确保了在2.5D封装结构中，透镜阵列与光子集成芯片之间的光路传输无阻，是实现低损耗、高带宽传输的必要条件。

当前，全球光模块市场正由多家中国企业主导——2026年第一季度全球前六大厂商中，中国占据四席，其中中际旭创以约30%的市占率连续四年稳居全球第一。这些头部企业在加速800G和1.6T产品放量的同时，也在持续优化制造工艺、提升产线自动化水平。等离子清洗机作为贯穿光模块封装全流程的关键工艺设备，正在从封装预处理到全流程品质管控中发挥日益重要的作用。晟鼎自主研发的等离子清洗技术已广泛应用于引线键合前处理、SMT粘接前处理以及光模块封装等工序。在光通信产业从低速率向高速率跨越的关键转型期，选择具备全流程覆盖能力和自动化集成能力的等离子清洗解决方案，已成为光模块厂商提升良率、保障产品可靠性的重要支撑。
