在半导体封装制程中，引线框架、芯片表面及基板的洁净度，直接决定着最终产品的质量与可靠性。QFN、DFN、SOP等各类封装形式在经历冲压、电镀、切筋、输送等多道工序后，表面极易吸附金属微屑、铜粉、塑胶微粒及环境浮尘。这些微尘颗粒藏匿于引脚缝隙与芯片表面，成为封装良率的“隐形杀手”——封装分层、气泡、虚焊、脱焊等缺陷，往往都源于那些肉眼看不见的微尘污染物。行业数据表明，半导体制程中多数短路、漏电、键合脱落、封装分层等不良问题，均与微颗粒残留存在关联。如何高效清除半导体封装各环节的微尘，已成为行业亟待突破的共性难题。

传统半导体封装除尘方式长期依赖喷淋清洗、浸泡清洗、人工粘尘辊擦拭和压缩空气吹扫等手段。然而，这些方式在应对高密度、精细化封装时暴露出多重局限。喷淋清洗的高压水流遇到引脚根部转角便形成涡流，反而将污染物推向更深处；浸泡清洗依靠化学溶解，夹缝深处的粉尘难以彻底清除；人工粘尘辊擦拭力度不均，极易造成引脚微变形、镀银层划伤甚至引脚弯曲报废；压缩空气吹扫则导致粉尘反弹，颗粒残留在引脚间隙和封装区域。更棘手的是，高密度引线框架的引脚间距已压缩至0.3至0.5毫米，传统手段几乎束手无策。部分封测厂看似完成除尘工序，但隐性微尘残留会在塑封、固化、老化测试后集中爆发。

正是在这一背景下，USC干式超声波除尘技术为半导体封装除尘提供了全新的解决方案。USC干式超声波除尘设备通过鼓风机给超声波发生腔提供8-16KPa的洁净气体，气体经超声波发生器产生高频超声波。超声波能量以拉升、滚动及滑动三种运动方式，使尘粒克服材料表面的粘附力从表面分离，再由负压系统同步收集。整个过程无需任何化学溶剂或液体介质，实现了真正意义上的干式物理除尘。尤为关键的是，超声波声场可穿透密集的引脚缝隙，剥离传统工艺无法触及的深层微尘。

相较于传统方式，USC干式超声波除尘在半导体封装除尘领域的优势尤为突出。首先，非接触式的工作方式彻底杜绝了划伤、引脚变形和静电损伤等风险。其次，全程干式作业，无需化学药液、无需烘干环节、无废液排放，大幅降低环保处理成本。此外，设备采用闭环设计，内部循环洁净空气，不会对无尘车间的湿度和洁净度产生任何影响。以晟鼎股份的USC干式超声波除尘设备为例，其对3μm尘粒的清除率达97%，对6μm尘粒的清除率达98%，能够有效满足半导体封装制程对洁净度的严苛要求。

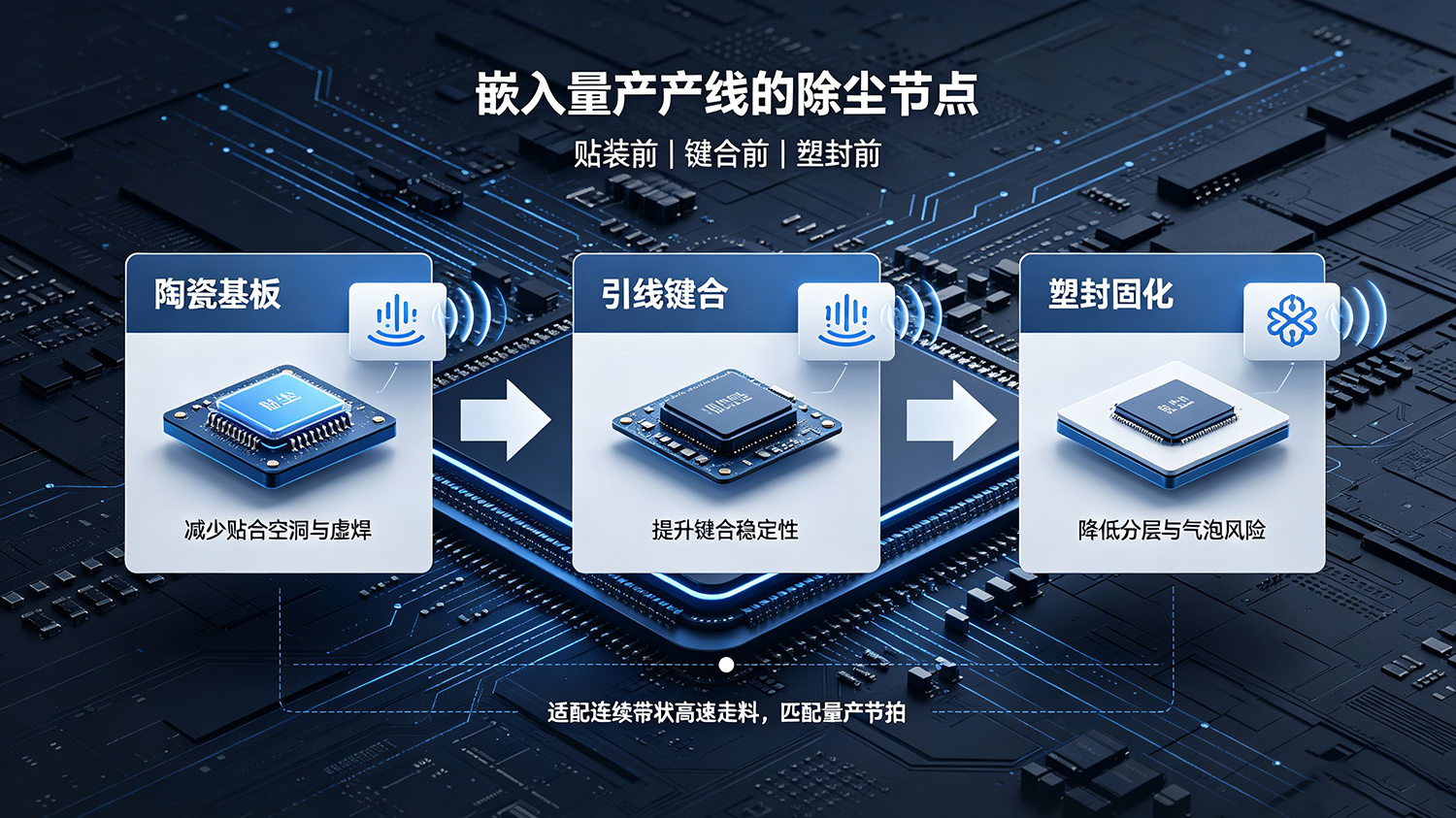

在实际量产中，USC干式超声波除尘设备可灵活嵌入半导体封装产线的多个关键节点。在芯片贴装（Die Bond）前，可针对陶瓷基板、硅基基板等做界面除尘，减少贴合空洞、虚焊等问题；在引线键合（Wire Bond）前，可清除键合区域表面微颗粒，优化电气接触性能，提升键合工艺稳定性；在塑封（Molding）前，可去除表面残留浮尘颗粒，减少封装分层、内部杂质、气泡等问题，有效提升可靠性。设备可适配连续带状高速走料，匹配量产节拍而不拖慢产线效率。

从依赖人工擦拭和化学清洗，到采用USC干式超声波除尘实现非接触、全自动的精密清洁，半导体封装除尘方式的演进折射出封装行业对极致良率的不懈追求。晟鼎股份作为国家级专精特新“小巨人”企业，其USC干式超声波除尘技术已大批量应用于半导体封装、显示面板、精密电子等高端制造领域。随着芯片封装向更高密度、更小引脚间距持续演进，USC干式超声波除尘正从可选方案变为半导体封装除尘的标配工艺，为封装良率提升和绿色制造提供着坚实的技术支撑。
