磷化铟（InP）随着800G、1.6T/3.2T高速光模块加速落地，光通信产业迎来新一轮增长周期。

磷化铟（InP）凭借高电子迁移率、直接带隙和优异的光电特性等，是EML激光器、光探测器等核心器件的重要材料，其制造工艺精度决定了光模块的性能上限与量产良率。

其中，退火工艺正是决定InP芯片良率与性能的关键环节。

一、磷化铟（InP）退火关键挑战

然而，InP材料本身具有显著的热不稳定性，当温度过高时，磷(P)原子易发生挥发分解，极易导致表面形貌劣化（粗糙）、结构缺陷以及组分偏离等，造成晶圆表面完整性破坏与电学性能劣化。

但晶格损伤修复、掺杂激活、欧姆接触合金化等都需要足够的热能量驱动原子迁移与反应，温度不足则会出现激活率低、接触电阻偏高、缺陷消除不彻底等问题，制约器件性能。

因此，磷化铟（InP）的退火工艺对升降温速率、温场均匀性和控温精度提出了更为严苛的要求。

二、磷化铟（InP）退火解决方案

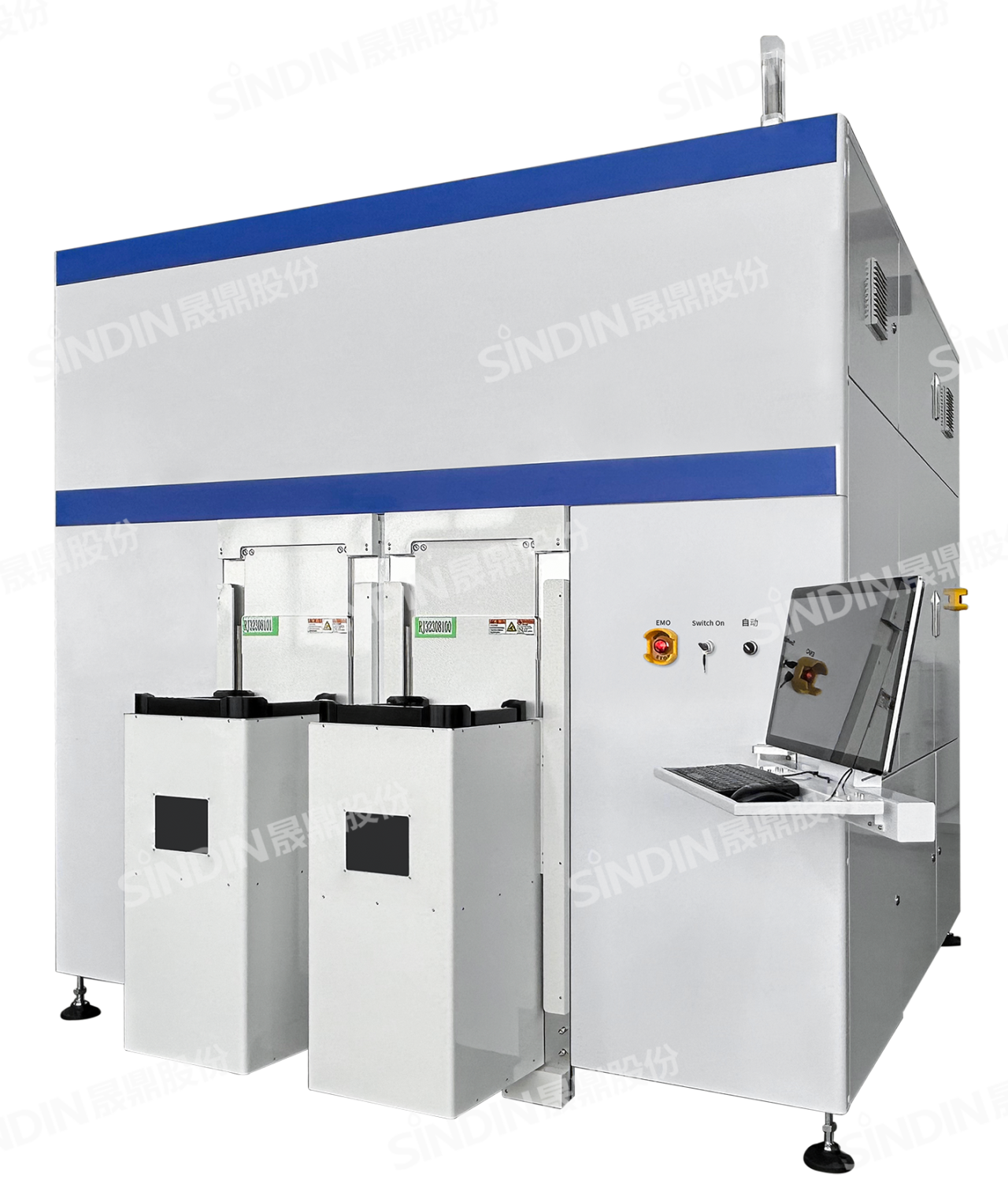

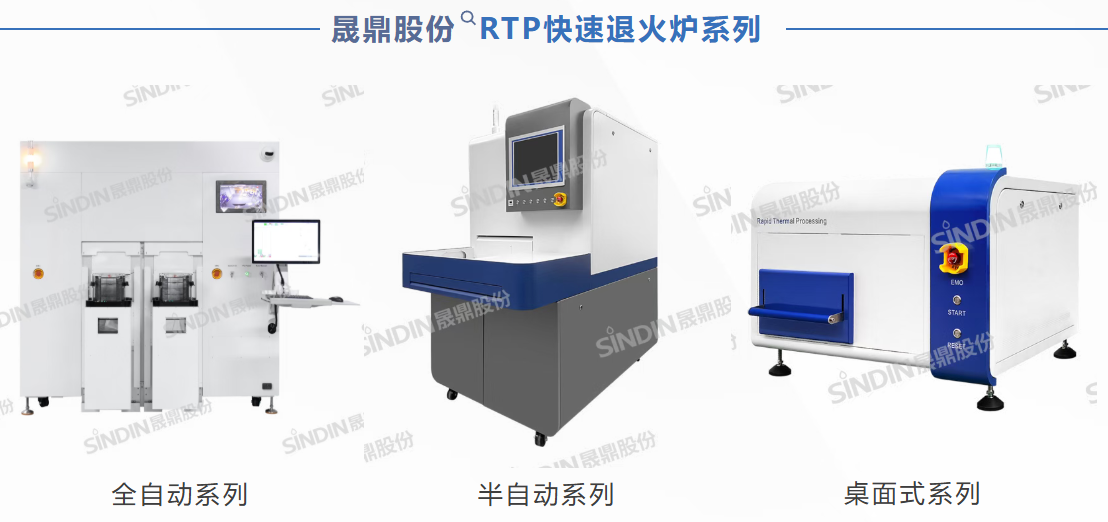

RTP（快速热退火）的优势在于，它能在极短时间内达到精确的目标温度并维持高度均匀性，同时实现快速冷却，在提供所需高活化能的同时，最大限度地抑制磷热分解，为InP器件的关键热处理难题提供了解决方案。*全自动双腔RTP快速退火炉 设备优势

1、控温精度高

精准控温（±1°C），可避免因温度过高造成表面磷分解。

2、温度重现性稳定

温度制程范围覆盖200-1250℃，采用PID控温，保证良好的重现性与温度均匀性，符合InP材料对于退火温度要求。

3、升温速率快

可达150℃/s，工艺时间短，可避免造成InP材料结构缺陷或组分偏离。

InP退火核心应用

修复晶格损伤，优化电学性能

离子注入之后，高温退火是激活掺杂离子、修复注入损伤的必要步骤。

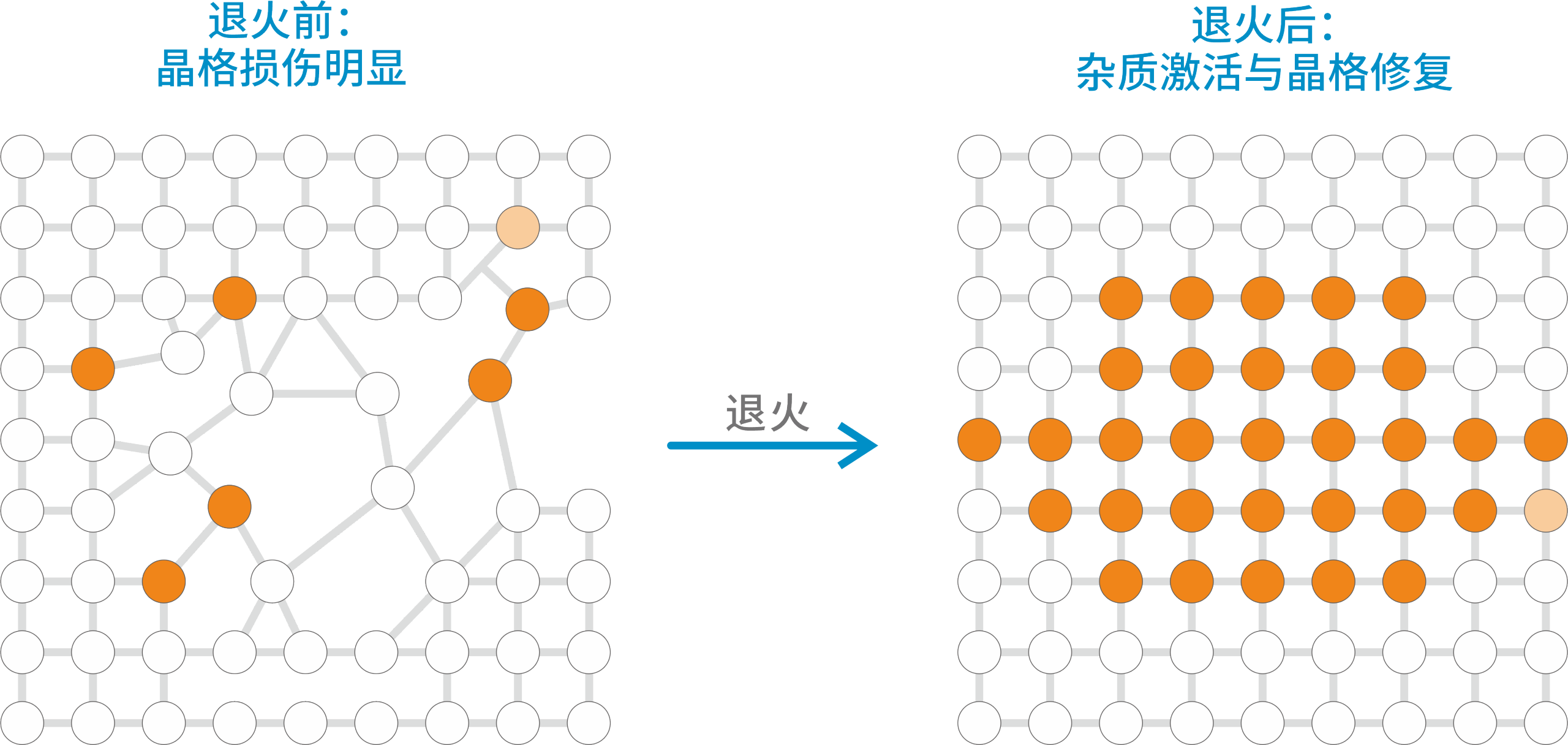

*离子注入后退火

形成优质欧姆接触，降低接触电阻

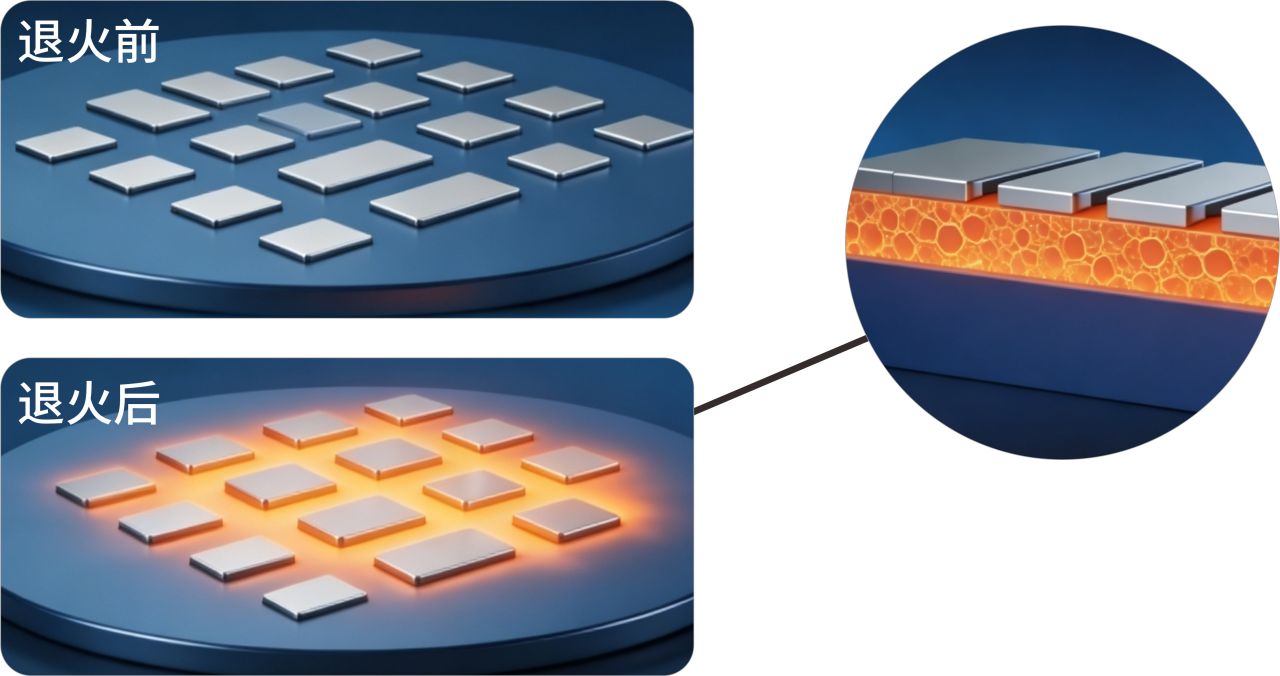

光通信激光器与探测器对欧姆接触的比接触电阻要求极高，低接触电阻是降低器件功耗、减少发热、提升长期可靠性的基础。*欧姆接触合金化（图由AI制作）需要通过退火处理使金属与半导体界面发生互扩散与合金化反应，形成低阻的欧姆接触。

三、关于晟鼎股份

晟鼎股份成立于2012年，是一家集研发、设计、生产、销售及产业链服务为一体的专精特新“小巨人”企业。

为广大客户提供先进的半导体、消费电子、汽车、锂电、光伏、FPD显示等领域表面处理与检测整体解决方案。

拥有行业内首家等离子实验室，与华南理工大学创建半导体等离子应用技术联合研发中心，是广东省工程技术研究中心，目前已拥有200余项知识产权。
